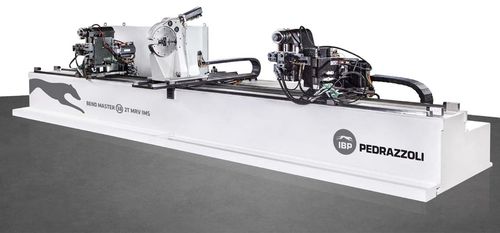

Macchina di curvatura elettroidraulica BEND MASTER 38

elettricaper tubiper profilati

Panoramica prodotto
La curvatubi a due teste IBP PEDRAZZOLI BEND MASTER 38 è una postazione industriale progettata per produzioni da medie ad alte. Integra il controllo IMS (IMS.4), unità di comando con processore Intel i7 di 10ª generazione e interfaccia touch. I sistemi di carico/scarico automatico e la configurazione immediata delle schede I/O permettono l’asservimento a isole di lavoro e il collegamento a robot. Cambio utensili rapido, regolazione automatica e doppia testa simultanea assicurano precisione, ripetibilità e riduzione dei tempi ciclo per produzioni in serie e lotti misti.

Caratteristiche

• 8 assi controllati elettricamente, inclusa traslazione e rotazione.
• 2 teste di curvatura completamente indipendenti (possibile funzionamento simultaneo).
• Curvatura simmetrica/asimmetrica, multiraggio e raggio variabile nello stesso ciclo.
• Maggiore produttività rispetto alle curvatubi lineari: tempi ciclo ridotti.
• Controllo di gestione IMS con programmazione grafica e touch-screen.
• IMS Intelligent Motion System di Pedrazzoli.

Vantaggi

• Sistema di curvatura flessibile adattabile a diverse esigenze produttive.
• Due teste indipendenti per lavorare lo stesso pezzo simultaneamente.
• Configurazione macchina snella che consente di piegare tubi più lunghi della lunghezza utile della macchina.
• Produzione in un unico ciclo di componenti che su macchine tradizionali richiederebbero fasi successive.
• Fino a quattro gruppi di punzonatura.
• Automazione del processo: carico/scarico con ricerca saldatura.
• Predisposizione per manipolatori esterni e integrazione robotica.
• Importazione file IGES per programmazione pezzi.
• Analisi immediata di fattibilità e teleassistenza con webcam.
• Piattaforma IMS disponibile su PC, tablet e smartphone.

Dati prodotto (da tabelle)
Capacità massima di curvatura: Ø 38 x 2 mm

Specifiche tecniche (tabella)
Dimensioni (L x P x H): 7200 x 2000 x 1450 mm
Peso: 3800 kg
Capacità di curvatura (acciaio R=400 N/mm2): 38 x 2 mm
Raggio medio massimo: 150 mm
Distanza minima tra i due assi di curvatura con morsa centrale: 310 mm
Distanza minima tra i due assi di curvatura senza morsa centrale: 220 mm
Distanza massima tra i due assi di curvatura: 5200 mm
Corsa apertura carrello: 80 mm
Velocità massima movimento teste: 70 m/min
Velocità massima di curvatura: 160°/s
Velocità massima rotazione morsa centrale: 250°/s

Caratteristiche / specifiche tecniche

• Modello: BEND MASTER 38 (curvatubi a due teste).
• Controllo: IMS.4 con monitoraggio grafico e programmazione touch-screen.
• Processore: Intel i7 10ª generazione (unità di controllo).
• Assi: 8 assi controllati elettricamente (traslazione e rotazione).
• Teste di curvatura: 2 teste indipendenti (possibilità di funzionamento simultaneo).
• Capacità massima di curvatura: Ø 38 x 2 mm (acciaio R=400 N/mm2).
• Raggio medio massimo: 150 mm.
• Dimensioni macchina (L x P x H): 7200 x 2000 x 1450 mm.
• Peso: 3800 kg.
• Velocità teste max: 70 m/min; velocità di curvatura max: 160°/s; rotazione morsa centrale: 250°/s.
• Automazione: carico/scarico automatico, ricerca saldatura, predisposizione per manipolatori esterni, import IGES, teleassistenza.
