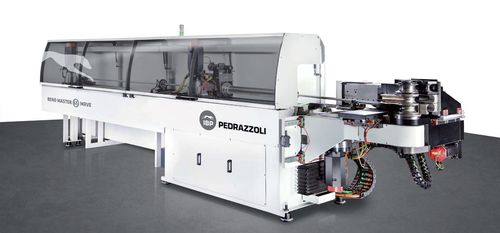

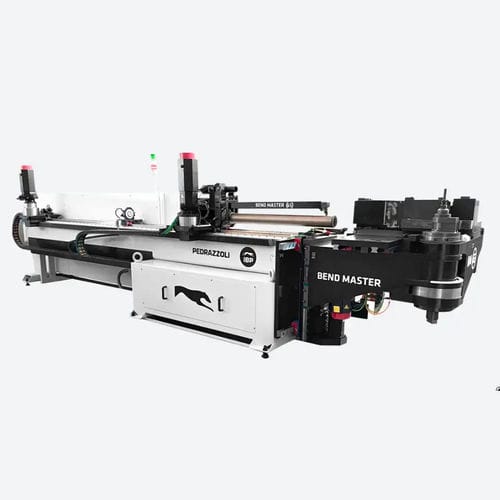

Macchina di curvatura elettrica BEND MASTER 65

per tubiper profilatiorizzontale

Panoramica prodotto
La curvatubi elettrica IBP PEDRAZZOLI BEND MASTER 65 è dotata del controllo IMS sviluppato internamente, processore Intel i7 10ª generazione, touch screen e software configurabile che supporta opzionali e personalizzazioni cliente. I sistemi di carico e scarico automatici rendono la macchina una stazione di lavoro autonoma e la configurazione immediata delle schede I/O permette l'asservimento ad isole di lavoro, unità operative o robot. Semplicità d'uso, cambio rapido degli utensili e regolazione automatica assicurano precisione e ripetibilità. La BEND MASTER 65 riduce i tempi di ciclo sia in produzione di serie sia in programmi con piccoli lotti.

Caratteristiche / Vantaggi

• 10 assi controllati completamente elettrici: ripetibilità e precisione costanti nel tempo.
• Curvatura oraria e antioraria con raggio variabile e multiraggio nello stesso ciclo.
• Alta produttività e risparmio energetico.
• Controllo IMS ultima generazione: flessibile, intuitivo e user friendly.
• Ingombro ridotto della testa di curvatura.
• Regolazione automatica utensili e rapido set-up.
• Modulazione della spinta per raggi molto stretti.
• Disponibile in versione multiraggio oraria e antioraria.
• 11° asse controllato: ritorno matrice.
• Opzione punzonatura.
• Importazione file IGES e analisi immediata di fattibilità pezzo.
• Compensazione del ritorno elastico del materiale.
• Teleassistenza con webcam.
• Handy Machine Operator Panel per gestire gli assi nell'area di sicurezza.
• Automazione del processo con opzioni di carico/scarico; piattaforma IMS disponibile su PC.

Dati tecnici (tabella)
Dimensioni (L x P x H): 6780 x 1750 x 1900 mm
Altezza piano di lavoro: 1100 mm
Peso: 4700 kg
Capacità di curvatura (acciaio R=400 N/mm²): Ø 65 x 3,2 mm
Massimo raggio medio: 250 mm
Corsa massima verticale testa: 310 mm
Precisione assi elettrici: ± 0,05
Velocità carro: 715 mm/s
Velocità di rotazione braccio: 150°/s
Velocità di rotazione tubo: 750°/s
Lunghezza max tubo (riscontro anteriore): 3300 mm
Lunghezza max tubo (riscontro posteriore): 5000 mm

Specifiche

• Modello: BEND MASTER 65
• Produttore: IBP PEDRAZZOLI
• Controllo: IMS management control (Windows-based)
• Processore: Intel i7 10ª generazione
• Assi: 10 assi completamente elettrici (11° asse controllato per il ritorno matrice)
• Capacità di curvatura: Ø 65 x 3,2 mm (acciaio R=400 N/mm²)
• Massimo raggio medio: 250 mm
• Corsa verticale testa: 310 mm
• Precisione assi elettrici: ± 0,05
• Velocità carro: 715 mm/s
• Velocità rotazione braccio: 150°/s
• Velocità rotazione tubo: 750°/s
• Lunghezze max tubo: riscontro anteriore 3300 mm, riscontro posteriore 5000 mm
• Altezza piano di lavoro: 1100 mm
• Dimensioni totali (LxPxH): 6780 x 1750 x 1900 mm
• Peso: 4700 kg
• Interfaccia: touch screen
