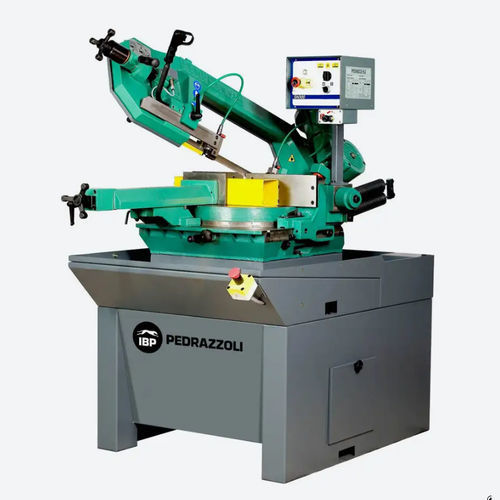

Sega a nastro BROWN SN 300

verticaleper metalliper tubi

Descrizione del prodotto
La segatrice manuale IBP PEDRAZZOLI BROWN SN 300 presenta gli elementi principali in ghisa e una struttura rigida che riduce risonanza e vibrazioni durante il taglio. Il motore in posizione verticale e il riduttore vite-corona in bagno d'olio ottimizzano l'ingombro e la trasmissione per prestazioni di taglio costanti.

CARATTERISTICHE

• Due velocità, trifase (400 V – 50 Hz); altri voltaggi su richiesta.
• Motore in posizione verticale per ridurre l'ingombro posteriore; trasmissione con riduttore vite-corona in bagno d'olio (rapporto 1:40).
• Ampio disco di supporto circolare con larga superficie di appoggio; ruota su pista a sfere temprate per scorrimento fluido e alta precisione nella perpendicolarità.
• Posizionamento archetto regolabile tramite boccola eccentrica per tagli a 90°; fermi meccanici a 45° destra e 45–60° sinistra.
• Guidalama con piastrine widia e cuscinetti su boccole eccentriche per guida precisa.
• Morsa manuale regolabile, posizionabile su tutta la base; avvicinamento rapido, volantino e lardone piatto regolabile.
• Spalle morsa retrattili e registrabili per massima capacità di taglio (330 x 150 mm a 90°) e preciso allineamento.
• Dispositivo di tensionamento lama per mantenere tensione costante e uniforme.
• Impianto lubrorefrigerante con pompa elettrica e due rubinetti regolabili sui guidalama.
• Pannello comandi con interruttore ON/OFF, selettore velocità (2 velocità), selettore MANUALE/DINAMICO (per versione con dispositivo Newton) e pulsante di emergenza.
• Pulsante di avvio lama con dispositivo 'uomo presente' e interruttore di sicurezza coperto; comandi in bassa tensione.
• Archetto incernierato su supporto con cuscinetti conici per movimento stabile.

Vantaggi

• Piastrine widia regolabili per un preciso guidalama e maggiore durata della lama.
• Morsa con avvicinamento rapido, posizionabile su tutta la base e con spalle regolabili per serraggio affidabile di profili e tubi.

Capacità di taglio
Tubi tondi:
45° sx: 160 mm
0°: 220 mm
45° dx: 200 mm
60° dx: 130 mm

Sezioni quadrate:
45° sx: 120 mm
0°: 190 mm
45° dx: 150 mm
60° dx: 110 mm

Sezioni rettangolari:
45° sx: 160 x 130 mm
0°: 330 x 150 mm
45° dx: 160 x 130 mm
60° dx: 110 x 110 mm

Accessori su richiesta

• Sistema di micronebulizzazione.
• Kit morsa pneumatica rapida MRP.
• Indicatore di taglio laser.
• Variatore meccanico di velocità.
• Nastrorulli per carico e scarico.

Dati tecnici
Dimensioni (L x P x H): 1400 x 1500 x 1800 mm (Fermobarra) | 870 x 1860 x 2100 mm (base)
Altezza piano di lavoro: 950 mm
Peso: 490 kg

Specifiche tecniche

• Modello: BROWN SN 300
• Marca: IBP PEDRAZZOLI
• Costruzione: elementi principali in ghisa
• Elettrico: due velocità, trifase (400 V – 50 Hz); altri voltaggi su richiesta
• Trasmissione: riduttore vite-corona in bagno d'olio (rapporto 1:40)
• Motore: posizione verticale
• Supporto archetto: disco circolare su pista a sfere temprate
• Posizionamento archetto: regolabile per 90° con fermi meccanici
• Guidalama: piastrine widia regolabili con cuscinetti su boccole eccentriche
• Morsa: manuale regolabile con avvicinamento rapido e lardone piatto regolabile
• Spalle morsa: retrattili e regolabili (max 330 x 150 mm a 90°)
• Tensione lama: dispositivo per tensione costante
• Lubrorefrigerazione: pompa elettrica con due rubinetti regolabili
• Comandi: ON/OFF, selettore velocità (2 velocità), selettore MANUALE/DINAMICO, emergenza, avvio 'uomo presente'
• Sicurezza: interruttore protetto, comandi in bassa tensione
• Archetto: supporto con cuscinetti conici
• Capacità di taglio e dimensioni: vedi sopra
