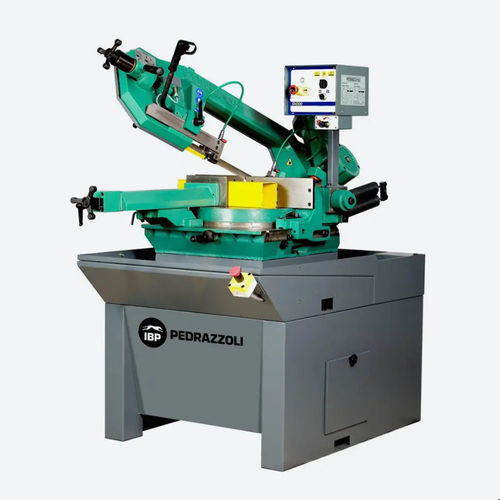

Sega a nastro BROWN SN 420 NEWTON

verticaleper metalliper barre

Descrizione
La segatrice manuale BROWN SN 420 NEWTON IBP PEDRAZZOLI ha gli elementi strutturali principali in ghisa per ridurre risonanza e vibrazioni durante il taglio. Azionamento a 2 velocità, trifase (400 V, 50 Hz); altri voltaggi disponibili su richiesta.

Vantaggi

• Motoriduttore per un'erogazione della coppia stabile.
• Dispositivo Newton con modalità selezionabili Manuale (M) e Dinamica (D).
• Ampio piano circolare di appoggio che ruota insieme all'archetto per un supporto ottimale del pezzo.

DESCRIZIONE DEL DISPOSITIVO NEWTON
M — Modalità manuale: Posizionare il selettore su M. Ruotare la manovella finché l'indice non corrisponde a 0 sulla scala per tendere la molla di bilanciamento dell'archetto. Bloccare il pezzo nella morsa. Premere il pulsante di avvio per eseguire il ciclo di taglio manuale: la discesa dell'archetto si attiva solo durante la pressione del pulsante. La pressione di discesa si regola con il regolatore di flusso.

D — Modalità dinamica: Posizionare il selettore su D. Ruotare la manovella finché l'indice non corrisponde a 40 sulla scala per allentare la molla di bilanciamento. Regolare il finecorsa a fine taglio. Bloccare il pezzo nella morsa, posizionare la lama sopra il pezzo e premere avvio: l'archetto scenderà per gravità; la velocità di discesa si regola con il regolatore di flusso e il finecorsa arresta il movimento della lama al termine del taglio.

Capacità di taglio
Tubi tondi: 45° sx: 170 mm; 0°: 280 mm; 45° dx: 230 mm; 60° dx: 150 mm
Profili quadrati: 45° sx: 150 mm; 0°: 270 mm; 45° dx: 220 mm; 60° dx: 150 mm
Profili rettangolari: 45° sx: 240 x 90 mm; 0°: 420 x 190 mm; 45° dx: 230 x 150 mm; 60° dx: 140 x 220 mm

Accessori su richiesta

• Sistema di lubrificazione micromist.
• Kit morsetto pneumatico rapido MRP.
• Indicatore laser di taglio.
• Variatore meccanico di velocità.
• Nastro trasportatore carico/scarico.

Dati tecnici
Dimensioni (L x P x H): 1400 x 1500 x 1800 mm (fermo barra); 870 x 1860 x 2100 mm (base)
Altezza piano di lavoro: 955 mm
Peso: 550 kg

Caratteristiche tecniche

• Modello: BROWN SN 420 NEWTON
• Struttura: elementi principali in ghisa per riduzione di risonanza e vibrazioni
• Azionamento: 2 velocità, trifase (400 V, 50 Hz); altri voltaggi su richiesta
• Dispositivo Newton con modalità Manuale (M) e Dinamica (D)
• Controllo discesa archetto tramite regolatore di flusso; in modalità Dinamica discesa per gravità con arresto finecorsa
• Trasmissione tramite motoriduttore
• Ampio piano di appoggio circolare solidale con l'archetto
• Capacità di taglio: vedere il blocco Capacità di taglio (tondo, quadro, rettangolare)
• Accessori disponibili: micromist, kit morsa pneumatica, indicatore laser, variatore meccanico, nastri
• Dimensioni e peso: vedere il blocco Dati tecnici
