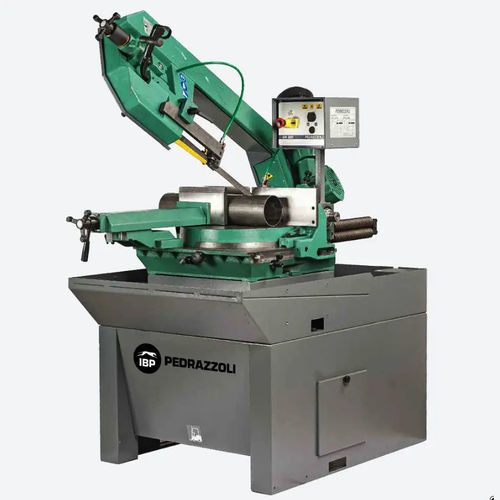

Sega a nastro BROWN SN 420

verticaleper metalliper barre

Descrizione
La segatrice a nastro manuale BROWN SN 420 IBP PEDRAZZOLI ha i componenti principali in ghisa per ridurre risonanze e vibrazioni durante il taglio. Progettata per il taglio dei metalli, offre posizionamento regolabile dell'arco e un ampio disco di supporto per elevata precisione di perpendicolarità.

CARATTERISTICHE

• Due velocità trifase (400 V – 50 Hz; altri voltaggi su richiesta)
• Motore in posizione verticale per ridurre l'ingombro posteriore; trasmissione tramite riduttore vite-corona in bagno d'olio (rapporto 1:40)
• Ampio disco di supporto con ampia superficie di appoggio; ruota su pista a sfere temprate per rotazione fluida e alta precisione di perpendicularità
• Posizione archetto regolabile tramite boccola eccentrica per tagli a 90° e fermi meccanici a 45° dx e 45°/60° sx
• Guidalama con piastre in widia e supporti a cuscinetto montati su boccole eccentriche
• Morsa manuale regolabile con chiusura rapida, volantino di serraggio e lardone piano regolabile; posizionabile lungo tutta la base
• Spalle morsa retrattili e registrabili per raggiungere la capacità massima di taglio (420 x 190 mm a 90°) e garantire allineamento preciso
• Dispositivo di tensionamento lama per una tensione uniforme e costante
• Impianto di lubrorefrigerazione con pompa elettrica e due rubinetti regolabili sui guidalama
• Pannello di controllo in posizione accessibile con interruttore ON/OFF, selettore velocità (2 velocità), selettore MANUALE/DINAMICO (per versioni con dispositivo Newton) e pulsante d'emergenza
• Comando avvio lama con protezione "uomo presente" e corpo di protezione; funzionamento a bassa tensione
• Archetto snodato montato su supporto con cuscinetti conici

Vantaggi

• Guidalama con piastre Widia per guida durevole
• Morsa con avvicinamento rapido, posizionabile trasversalmente lungo tutta la base; spalle regolabili
• Trasportatore di carico e scarico (su richiesta)
• Display digitale (su richiesta)

Capacità di taglio
Tubi tondi: 45° sx: 170 mm
0°: 280 mm
45° dx: 230 mm
60° dx: 150 mm

Profili quadrati: 45° sx: 150 mm
0°: 270 mm
45° dx: 220 mm
60° dx: 150 mm

Profili rettangolari: 45° sx: 240 x 90 mm
0°: 420 x 190 mm
45° dx: 230 x 150 mm
60° dx: 140 x 220 mm

Accessori su richiesta

• Lubrificazione micromist
• Kit morsetti pneumatici rapidi MRP
• Indicatore di taglio laser
• Variatore meccanico di velocità
• Trasportatori di carico e scarico

Dati tecnici
Dimensioni (Lung. x Largh. x Alt.): 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (base)
Altezza piano di lavoro: 955 mm
Peso: 550 kg

Caratteristiche / specificazioni tecniche

• Modello: BROWN SN 420
• Struttura: componenti principali in ghisa
• Velocità: taglio a 2 velocità (elettrico)
• Alimentazione: trifase (400 V – 50 Hz; altri voltaggi su richiesta)
• Trasmissione: riduttore vite-corona in bagno d'olio, rapporto 1:40
• Capacità massima di taglio (a 90°): 420 x 190 mm
• Posizionamento archetto regolabile: 90° tramite boccola eccentrica; fermi meccanici a 45° e 60°
• Guidalama: piastre Widia con supporti a cuscinetto
• Morsa: morsa manuale regolabile con avvicinamento rapido e posizione longitudinale; spalle retrattili/registrabili
• Tensionamento lama: dispositivo di tensionamento uniforme
• Raffreddamento/lubrificazione: pompa elettrica con due rubinetti regolabili
• Comandi: ON/OFF, selettore velocità, selettore MANUALE/DINAMICO, arresto di emergenza
• Sicurezza: avvio lama con protezione uomo-presenti e coperchio protettivo; comandi in bassa tensione
• Base: ampio disco di supporto su pista a sfere temprate per precisione
• Peso e dimensioni come indicato sopra
