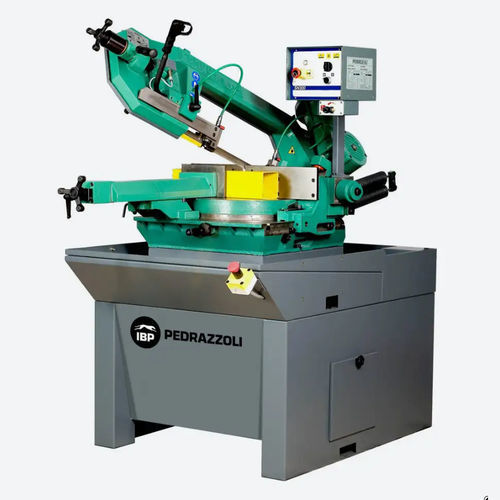

Sega a nastro BROWN SN 300 NEWTON

orizzontaleper metalliper tubi

Breve descrizione
La segatrice a nastro manuale BROWN SN 300 NEWTON IBP PEDRAZZOLI presenta elementi strutturali in ghisa e una struttura robusta che riduce risonanze e vibrazioni durante il taglio. Due velocità, alimentazione trifase (400 V – 50 Hz); altri voltaggi su richiesta.

Vantaggi

• Motoriduttore.
• Dispositivo di bilanciamento NEWTON.
• Ampio piano circolare che ruota solidale con l'arco per un supporto ottimale del pezzo.

Capacità di taglio
Tubi tondi:
45° sx: 160 mm
0°: 220 mm
45° dx: 200 mm
60° dx: 130 mm

Sezioni quadrate:
45° sx: 120 mm
0°: 190 mm
45° dx: 150 mm
60° dx: 110 mm

Sezioni rettangolari:
45° sx: 160 x 130 mm
0°: 330 x 150 mm
45° dx: 160 x 130 mm
60° dx: 110 x 110 mm

Accessori su richiesta

• Gruppo nebulizzatore (Micromist).
• Kit morsa rapida pneumatica MRP.
• Indicatore laser di taglio.
• Variatore meccanico di velocità.
• Rulliere per carico e scarico.

DESCRIZIONE DEL DISPOSITIVO NEWTON
M – Modalità manuale: Portare il selettore in posizione M e ruotare la manovella fino a far coincidere l'indice con 0 sulla scala, tendendo la molla di bilanciamento. Bloccare il pezzo nella morsa. Premere avvio per eseguire il ciclo di taglio manuale: la discesa dell'archetto avviene solo mantenendo premuto il pulsante. Regolare la pressione di discesa agendo sul regolatore di flusso.

D – Modalità dinamica: Portare il selettore in posizione D e ruotare la manovella fino a far coincidere l'indice con 40 sulla scala, allentando la molla di bilanciamento. Regolare il finecorsa a fine taglio. Bloccare il pezzo, posizionare la lama sopra il pezzo e premere avvio. L'archetto scende per gravità; regolare la pressione con il regolatore di flusso. Al termine del taglio il finecorsa arresta il movimento. Sollevare l'archetto e sostituire la barra da tagliare.

Dati tecnici
Dimensioni (L x P x H): 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (base)
Altezza piano di lavoro: 950 mm
Peso: 490 kg

Caratteristiche / specificazioni tecniche

• Tipo macchina: Segatrice a nastro manuale con dispositivo NEWTON
• Costruzione: Elementi strutturali in ghisa per ridurre risonanze e vibrazioni
• Velocità: Due velocità, trifase (400 V – 50 Hz); altri voltaggi su richiesta
• Piano: Ampio piano circolare che ruota con l'archetto per il supporto del pezzo
• Modalità: Manuale (M) e Dinamica (D) con regolazione della pressione di discesa dell'archetto
• Capacità di taglio: Vedi sezione Capacità di taglio per tubi tondi, sezioni quadrate e rettangolari agli angoli specificati
• Accessori opzionali: Nebulizzazione Micromist, kit morsa rapida pneumatica, indicatore laser, variatore meccanico, rulliere
• Peso complessivo: 490 kg
• Altezza del piano di lavoro: 950 mm
