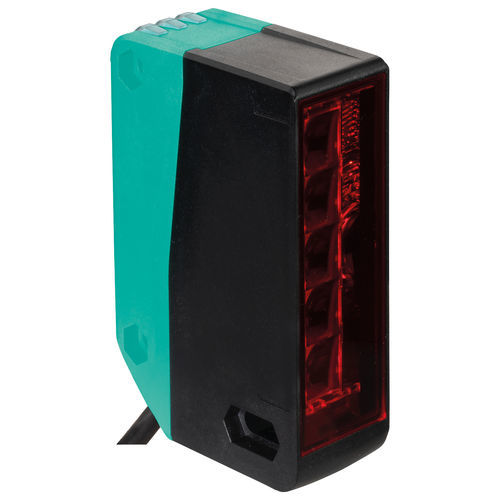

Sensore fotoelettrico retroriflettente OGR4000-R305-2EP-IO

rettangolareluce rossaLED

Vantaggi principali a colpo d'occhio - Sensore di area retro-riflettente con cinque fasci di luce in un alloggiamento standard per sensori fotoelettrici - Fasci trasmettitori luminosi e altamente visibili garantiscono un allineamento conveniente del sensore - Rilevamento affidabile di tutte le superfici indipendentemente dalla texture dell'oggetto - Rilevamento affidabile di piccole parti per oggetti molto piatti con forma irregolare - Rilevamento costante degli oggetti da 2 mm in tutta l'area di rilevamento Dettagli del prodotto - Sensore di area retro-riflettente, luce rossa, portata massima di rilevamento 4 m, altezza del campo luminoso 60 mm, interfaccia IO-Link, 2 uscite push-pull, cavo fisso Specifiche generali - Portata di rilevamento effettiva: Modalità standard: 0 ... 4 m, Alta risoluzione: 0 ... 2 m - Distanza del riflettore: 0,2 ... 4 m riflettore H85-2 - Portata di rilevamento soglia: 4 m - Portata di rilevamento: vedere tabella - Obiettivo di riferimento: riflettore H85-2 - Sorgente luminosa: LED - Tipo di luce: luce rossa visibile modulata - Etichettatura del gruppo di rischio LED: gruppo esente - Altezza del campo: 60 mm - Larghezza del campo: 12 mm - Dimensione dell'oggetto: Minimo 2 mm, 3 mm, 5 mm, 8 mm, 10 mm; rilevamento indipendente dalla posizione all'interno della portata di rilevamento - Numero di fasci: 5 - Angolo di apertura: ± 2 ° - Limite di luce ambientale: EN 60947-5-2 - Risoluzione: vedere tabella Parametri relativi alla sicurezza funzionale - MTTFd: 674 a - Tempo di missione (TM): 20 a - Copertura diagnostica (DC): 0 % Indicatori/mezzi operativi - Indicatore di funzionamento: LED verde: costantemente acceso - alimentazione, lampeggiante (4Hz) - cortocircuito, lampeggiante con pausa breve (1 Hz) - modalità IO-Link - Indicatore di funzione: LED giallo: Permanentemente acceso: percorso luminoso libero, Permanentemente spento: oggetto rilevato, Lampeggiante (8 Hz) - fine della compensazione - Elementi di controllo: Tasto Teach-In; Interruttore rotativo a 5 posizioni per la selezione delle modalità operative Specifiche elettriche - Tensione di funzionamento: 10 ... 30 V DC, modalità IO-Link: 18 ... 30 V DC - Ripple: max. 10 % - Corrente di alimentazione a vuoto: < 35 mA a 24 V di tensione di alimentazione - Classe di protezione: III Interfaccia - Tipo di interfaccia: IO-Link - Revisione IO-Link: 1.1 - Profilo del dispositivo: Identificazione e Diagnosi - I&D, Sensore Intelligente - SSP 2.1 - Dati di processo: Ingresso 8 Bit - segnale di commutazione 1 Bit - allarme di stabilità 1 Bit - valore di misura 6 Bit, Uscita 2 Bit - funzione di controllo del sensore 1 Bit - funzione di controllo di valutazione 1 Bit - ID del fornitore: 1 (0x0001) - ID del dispositivo: 0x101001 (1052673) - Velocità di trasferimento: COM2 (38,4 kBit/s) - Tempo di ciclo minimo: 2,3 ms - Supporto modalità SIO: sì - Tipo di porta master compatibile: Classe A , Classe B (utilizzare un adattatore a 3 poli o un cavo a 3 fili) Uscita - Tipo di commutazione: Il tipo di commutazione del sensore è regolabile. L'impostazione predefinita è: C/Q - BK: NPN normalmente aperto / scuro, PNP normalmente chiuso / chiaro, IO-Link /Q - WH: NPN normalmente chiuso / chiaro, PNP normalmente aperto / scuro - Uscita del segnale: 2 uscite push-pull (4 in 1), protette contro i cortocircuiti, protette contro l'inversione di polarità, protette contro le sovratensioni - Tensione di commutazione: max. 30 V DC - Corrente di commutazione: max. 100 mA - Caduta di tensione: ≤ 1,5 V DC - Frequenza di commutazione: Modalità standard: 500 Hz , Alta risoluzione: 250 Hz - Tempo di risposta: Modalità standard: 1 ms , Alta risoluzione: 2 ms Conformità - Interfaccia di comunicazione: IEC 61131-9 / IO-Link V1.1.4 - Norma del prodotto: EN 60947-5-2 Approvazioni e certificati - Approvazione UL: E87056 , cULus Listed , alimentazione di classe 2 , tipo di classificazione 1 - Approvazione CCC: Approvazione CCC / marcatura non richiesta per prodotti classificati ≤36 V Condizioni ambientali - Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), La temperatura ambiente minima consentita durante l'insegnamento è di -30 °C. La variazione di temperatura consentita dopo l'insegnamento è di ±20 K. - Temperatura di stoccaggio: -40 ... 70 °C (-40 ... 158 °F) Specifiche meccaniche - Grado di protezione: IP67 - Connessione: cavo fisso di 2 m - Materiale: Alloggiamento: PC (Policarbonato); Faccia ottica: Pannello in plastica - Massa: 132 g - Dimensioni: Altezza: 89 mm; Larghezza: 25,8 mm; Profondità: 59,5 mm Marca: Pepperl+Fuchs Modello: OGR4000-R305-2EP-IO Tipo: Sensore di area retro-riflettente Sorgente luminosa: LED, luce rossa visibile modulata Portata di rilevamento: fino a 4 m Altezza del campo: 60 mm Uscite: 2 push-pull (4 in 1), interfaccia IO-Link Grado di protezione: IP67 Tensione di funzionamento: 10 ... 30 V DC Dimensioni: 89 x 25,8 x 59,5 mm Peso: 132 g
