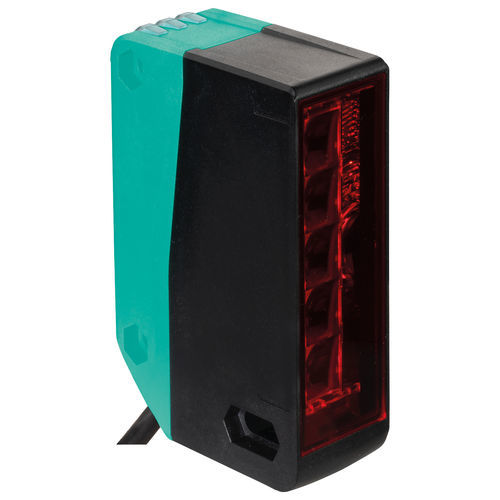

Sensore fotoelettrico retroriflettente OGR4000-R305-2EP-IO-0,3M-V1

rettangolareLEDluce rossa

Vantaggi principali: - Sensore di area retro-riflettente con cinque fasci di luce in un alloggiamento standard per sensori fotoelettrici - Fasci trasmettitori luminosi e altamente visibili garantiscono un allineamento conveniente del sensore - Rilevamento affidabile di tutte le superfici indipendentemente dalla texture dell'oggetto - Rilevamento affidabile di piccole parti per oggetti molto piatti con forma irregolare - Rilevamento costante degli oggetti da 2 mm in tutta l'area di rilevamento Descrizione del prodotto: Sensore di area retro-riflettente, luce rossa, portata massima di rilevamento 4 m, altezza del campo luminoso 60 mm, interfaccia IO-Link, 2 uscite push-pull, cavo fisso con connettore M12 Dati tecnici: - Portata di rilevamento effettiva: Modalità standard: 0 ... 4 m; Alta risoluzione: 0 ... 2 m - Distanza del riflettore: 0,2 ... 4 m riflettore H85-2 - Portata di rilevamento soglia: 4 m - Portata di rilevamento: vedere tabella - Oggetto di riferimento: riflettore H85-2 - Sorgente luminosa: LED - Tipo di luce: luce rossa modulata visibile - Etichettatura del gruppo di rischio LED: gruppo esente - Altezza del campo: 60 mm - Larghezza del campo: 12 mm - Dimensione dell'oggetto: Minimo 2 mm, 3 mm, 5 mm, 8 mm, 10 mm; rilevamento indipendente dalla posizione all'interno della portata di rilevamento - Numero di fasci: 5 - Angolo di apertura: +/- 2 ° - Limite di luce ambientale: EN 60947-5-2 - Risoluzione: vedere tabella Parametri relativi alla sicurezza funzionale: - MTTFd: 674 a - Tempo di missione (TM): 20 a - Copertura diagnostica (DC): 0 % Indicatori/mezzi operativi: - Indicatore di funzionamento: LED verde: costantemente acceso - alimentazione; lampeggiante (4Hz) - cortocircuito; lampeggiante con brevi interruzioni (1 Hz) - modalità IO-Link - Indicatore di funzione: LED giallo: Permanentemente acceso: percorso luminoso libero; Permanentemente spento: oggetto rilevato; Lampeggiante (8 Hz) - fine della compensazione - Elementi di controllo: Tasto Teach-In; Interruttore rotativo a 5 posizioni per la selezione delle modalità operative Specifiche elettriche: - Tensione di funzionamento (UB): 10 ... 30 V DC; modalità IO-Link: 18 ... 30 V DC - Ripple: max. 10 % - Corrente di alimentazione a vuoto (I0): < 35 mA a 24 V di tensione di alimentazione - Classe di protezione: III Interfaccia: - Tipo di interfaccia: IO-Link - Revisione IO-Link: 1.1 - Profilo del dispositivo: Identificazione e Diagnosi - I&D; Sensore Intelligente - SSP 2.1 - Dati di processo: Ingresso 8 Bit (segnale di commutazione 1 Bit, allarme di stabilità 1 Bit, valore di misura 6 Bit); Uscita 2 Bit (funzione di controllo del sensore 1 Bit, funzione di controllo di valutazione 1 Bit) - ID fornitore: 1 (0x0001) - ID dispositivo: 0x101001 (1052673) - Velocità di trasferimento: COM2 (38,4 kBit/s) - Tempo di ciclo minimo: 2,3 ms - Supporto modalità SIO: sì - Tipo di porta master compatibile: Classe A, Classe B (utilizzare adattatore a 3 poli o cavo a 3 fili) Uscita: - Tipo di commutazione: Regolabile; predefinito: C/Q - Pin4: NPN normalmente aperto / spento, PNP normalmente chiuso / acceso, IO-Link; /Q - Pin2: NPN normalmente chiuso / acceso, PNP normalmente aperto / spento - Uscita del segnale: 2 uscite push-pull (4 in 1), protette contro i cortocircuiti, protette contro l'inversione di polarità, protette contro le sovratensioni - Tensione di commutazione: max. 30 V DC - Corrente di commutazione: max. 100 mA - Caduta di tensione (Ud): ≤ 1,5 V DC - Frequenza di commutazione (f): Modalità standard: 500 Hz, Alta risoluzione: 250 Hz - Tempo di risposta: Modalità standard: 1 ms, Alta risoluzione: 2 ms Conformità: - Interfaccia di comunicazione: IEC 61131-9 / IO-Link V1.1.4 - Norma del prodotto: EN 60947-5-2 Approvazioni e certificati: - Approvazione UL: E87056, cULus Listed, alimentazione di classe 2, classificazione di tipo 1 - Approvazione CCC: Non richiesta per prodotti con tensione ≤36 V Condizioni ambientali: - Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F); minimo durante l'insegnamento: -30 °C; variazione di temperatura consentita dopo l'insegnamento: ±20 K - Temperatura di stoccaggio: -40 ... 70 °C (-40 ... 158 °F) Specifiche meccaniche: - Grado di protezione: IP67 - Connessione: cavo fisso di 300 mm con connettore M12 x 1, 4 pin - Materiale: Alloggiamento: PC (Policarbonato); Faccia ottica: Pannello in plastica - Massa: 104 g - Dimensioni: Altezza: 89 mm; Larghezza: 25,8 mm; Profondità: 59,5 mm Conformità del prodotto: - Europa – CE - USA - cULus LISTED - Interfaccia IO-Link
