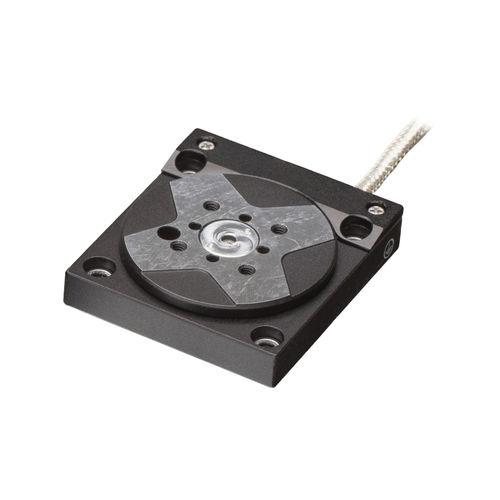

Piastra di posizionamento rotativa Q-632 Q‑Motion®

piezoelettricacompattavuoto-compatibile

- Solo 32 mm di larghezza e 8 mm di altezza - Misura diretta della posizione con encoder incrementale con risoluzione di 0,75 µrad - Movimento incrementale minimo fino a 3 µrad - Campo di rotazione >360 - Velocità 45°/s Descrizione del prodotto Gli azionamenti piezoelettrici a inerzia sono azionamenti a base piezoelettrica poco ingombranti e convenienti, con forze di tenuta relativamente elevate e un campo di corsa virtualmente illimitato. Il principio dell'azionamento a inerzia si basa su un singolo attuatore piezoelettrico che viene controllato con una tensione a dente di sega modificata fornita da una speciale elettronica di pilotaggio. L'attuatore si espande lentamente e muove il pattino. A causa della sua inerzia, il pattino non è in grado di seguire la successiva contrazione rapida dell'attuatore e rimane nella sua posizione. Gli azionamenti che agiscono direttamente sul pattino raggiungono velocità di max. 45°/s con una frequenza operativa fino a 20 kHz. Campi di applicazione Microassemblaggio. Fotonica. Allineamento ottico. Microscopia. Strumentazione per linee di luce. Tecnologia dei semiconduttori. Test.
