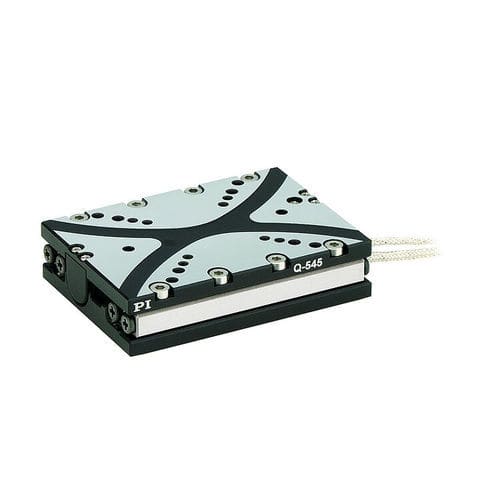

Piastra di posizionamento lineare Q-545 Q-Motion® series
piezoelettrica1 assedi precisione

piastra di posizionamento lineare
piastra di posizionamento lineare
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Orientazione
lineare
Numero di assi
1 asse
Altre caratteristiche
di precisione, compatto, vuoto-compatibile, in miniatura, per microscopio
Corsa

13 mm, 26 mm
(0,512 in, 1,024 in)

Velocità

8 mm/s

Ripetibilità

100 nm, 200 nm

Descrizione

- Solo 45 mm di larghezza - Forza di azionamento 7 N - Sensori incrementali con risoluzione di posizione nanometrica - Combinazioni XY Gli azionamenti piezoelettrici a inerzia sono azionamenti a base piezoelettrica poco ingombranti e convenienti, con forze di tenuta relativamente elevate e un campo di traslazione virtualmente illimitato. Il principio dell'azionamento a inerzia si basa su un singolo attuatore piezoelettrico che viene controllato con una tensione a dente di sega modificata fornita da una speciale elettronica di pilotaggio. L'attuatore si espande lentamente e muove il pattino. A causa della sua inerzia, il pattino non è in grado di seguire la successiva contrazione rapida dell'attuatore e rimane nella sua posizione. Con una frequenza di funzionamento fino a 20 kHz, gli azionamenti agiscono direttamente sul pattino e raggiungono velocità di max. 6 mm/s. Campi di applicazione Microassemblaggio. Fotonica. Allineamento ottico. Microscopia. Strumentazione per linee di luce. Tecnologia dei semiconduttori. Test. Principio di misura diretta Gli stadi lineari sono dotati di un encoder ottico lineare senza contatto e di un interruttore di riferimento. Risoluzione 1 nm.

---
