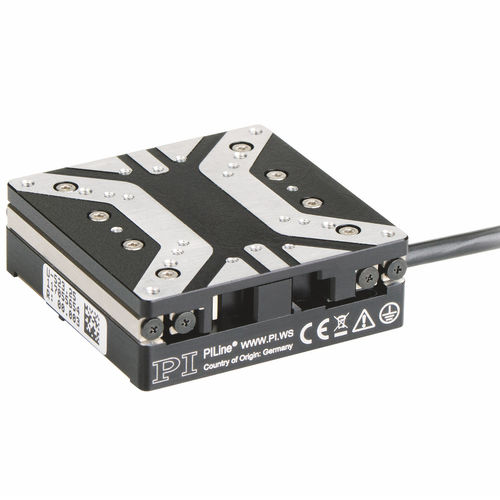

Piastra di posizionamento lineare U-523 PILine®

piezoelettrica1 assecompatta

- Ingombro ridotto e leggerezza - Elevata precisione di guida - Alta risoluzione del sensore di 10 nm - Autobloccante, non genera calore a riposo - Funzionamento a basso rumore Stadio di posizionamento lineare di precisione Gli stadi PILine® sono particolarmente adatti alle applicazioni che richiedono un posizionamento di precisione rapido. Quando è spento, l'azionamento autobloccante mantiene meccanicamente stabile la posizione dello stadio. Il consumo energetico e la generazione di calore sono quindi notevolmente ridotti. Le applicazioni con un basso ciclo di lavoro, alimentate a batteria o sensibili al calore, traggono vantaggio da queste caratteristiche. La posizione dell'asse è misurata da un encoder e un interruttore di riferimento ottico consente un movimento affidabile e ripetibile. Il principio di azionamento del piezomotore e il suo funzionamento elettrico sono poco costosi e possono essere personalizzati. Motore piezomotore a ultrasuoni PILine Parte integrante di un piezomotore a ultrasuoni PILine® è un attuatore piezoelettrico che viene precaricato contro una guida mobile tramite un elemento di accoppiamento. L'attuatore piezoceramico è eccitato all'oscillazione ultrasonica da una tensione CA ad alta frequenza compresa tra 100 e 200 kHz. La deformazione dell'attuatore porta a un movimento diagonale periodico dell'elemento di accoppiamento rispetto alla guida. L'avanzamento creato è di pochi nanometri per ciclo; le alte frequenze portano a velocità elevate. Il precarico dell'attuatore piezoceramico contro la guida di scorrimento garantisce l'autobloccaggio dell'azionamento quando è a riposo e spento. Misurazione della posizione ad alta precisione con encoder lineare incrementale Gli encoder ottici senza contatto misurano la posizione direttamente sulla piattaforma con la massima precisione. La non linearità, il gioco meccanico o la deformazione elastica non influiscono sulla misura.
