Queste unità sono disponibili per 30 dollari in quantità OEM

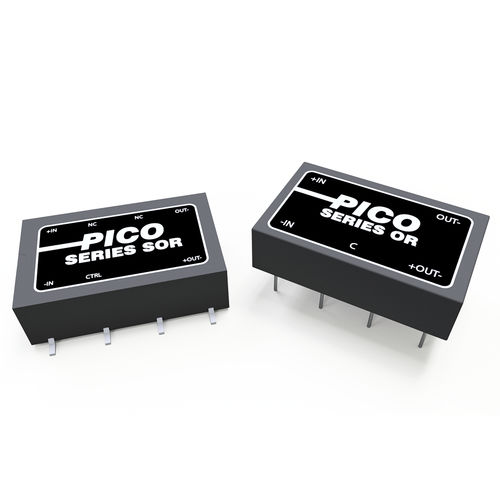

Questa serie di regolatori incapsulati ad alta efficienza con ampio intervallo di ingresso è disponibile in 84 modelli diversi. Queste unità sono caratterizzate da un isolamento tra ingresso e uscita di 1.500 V c.c. nei modelli a uscita singola e doppia. La serie OR funziona in un intervallo di temperatura compreso tra -25º C e +70º C senza dissipatore di calore o declassamento elettrico. Queste unità sono eccellenti per le applicazioni in cui la tensione di ingresso varia drasticamente, pur mantenendo un'elevata efficienza e una regolazione della tensione di uscita.
CARATTERISTICHE
Semiconduttori incapsulati, classificati in modo conservativo per la massima affidabilità
Regolazione al carico (vedere tabella per la variazione tipica a diversi carichi)
Regolazione di linea = Valori tipici
5-15V C.C. = ±1,5%
8-24V C.C. = ±1,5%
18-36V DC = ±1,0%
Alta efficienza, fino all'80%
Funziona in un intervallo di temperatura compreso tra -25º C e +70º C senza dissipatore o declassamento elettrico
Isolamento: 100 megaohm a 1.500 volt CC
Uscite isolate singole e doppie
Ogni unità è dotata di un pin di controllo esterno. Questo pin "C", se collegato all'ingresso negativo (-), disattiva l'unità, consentendo lo spegnimento a distanza.
CARATTERISTICHE TIPICHE:
Condizioni di prova: 25º C ambiente.
Temperatura di funzionamento: da -25º C a +70º C ambiente.
Tolleranza della tensione di uscita: ±1% alla tensione di ingresso tipica
Coefficiente di temperatura della tensione di uscita: 0,02%/ºC
Temperatura di stoccaggio: da -55º C a +125º C
Protezione da cortocircuito: Temporanea
Opzioni disponibili
Temp. di funzionamento estesa (da -55º C a +85º C)
Cottura di stabilizzazione (125º C ambiente)
Ciclo di temperatura (da -55º C a +125º C)
Hi Temp, Full Power Burn In (100% di potenza, temperatura ambiente 125º C)
---
