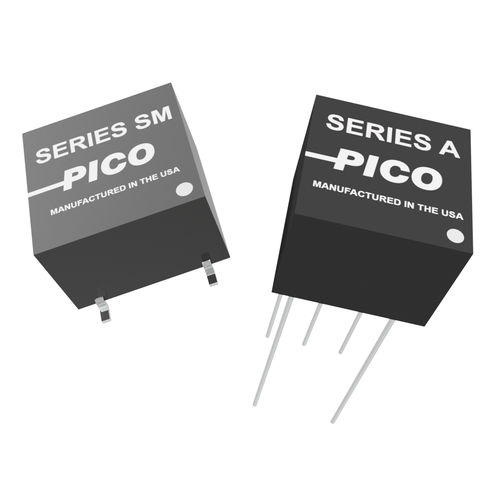

Questa serie di convertitori CC-CC non regolati è prodotta in un pacchetto incapsulato ultraminiaturizzato. sono disponibili 178 modelli diversi. Le unità sono dotate di uscite singole e doppie. Funzionano in un intervallo di temperatura compreso tra -25º C e +70º C. Non è necessario alcun dissipatore di calore.
CARATTERISTICHE
Uscita fino a 1,25 watt a 70º C ambiente
Semiconduttori incapsulati, con valori prudenziali per la massima affidabilità
Dimensioni ultraminiaturizzate (altezza 0,3")
isolamento da 100 megaohm @ 500 V CC
Isolamento ingresso/uscita
Uscita singola e doppia
Non è necessario un dissipatore di calore
Uscita fino a 250 V
Opzioni disponibili
Secondo Mil Std. 883
Temperatura di funzionamento estesa (da -55º C a +85º C)
Cottura di stabilizzazione (125º C ambiente)
Ciclo di temperatura (da -55º C a +125º C)
Hi Temp, rodaggio a piena potenza (100% di potenza, 125º C di temperatura ambiente)
CARATTERISTICHE TIPICHE:
Condizioni di test: ambiente a 25º C e tensione di ingresso al valore nominale, se non diversamente specificato.
REGOLAZIONE DELLA LINEA: L'USCITA È DIRETTAMENTE PROPORZIONALE ALL'INGRESSO.
Intervallo di tensione di ingresso:
modelli a 5 V da 4 a 6,5 V CC
modelli a 12 V da 9 a 15 V CC
modelli a 24 V da 17 a 28 V CC
modelli da 28 V da 21 a 32 V CC
modelli da 48V da 25 a 50V CC
Tolleranza della tensione di uscita a pieno carico:
modelli a 5 V ± 0,25 V
modelli da 9V ± 0,3V
modelli da 12 e 15 V ± 0,4 V
modelli da 24 e 28 V ± 0,5 V
modelli da 48V ± 0,7V
modelli da 100V, 150V, 200V e 250V ± 3,0V
---
