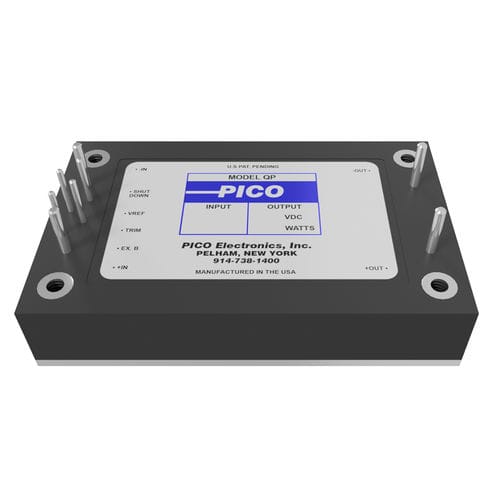

Modulo convertitore DC DC incapsulato QP Series

a innestorange di tensione di ingresso 2:1regolato

La serie QP è costituita da convertitori CC-CC isolati con un'ampia scelta di intervalli di tensione di ingresso da 4,5 V a 475 V, mantenendo una regolazione di uscita rigorosa, un basso ripple e un basso rumore. Questi moduli sono dotati di capacità di trim, spegnimento e tensione di riferimento interna. Le protezioni includono sovratensione/sottotensione in ingresso, cortocircuito in uscita, sovratensione in uscita e sovratemperatura. Per una maggiore affidabilità, l'anello di retroazione non utilizza un optoaccoppiatore. L'involucro di dimensioni pari a 2,5" x 1,55" x 0,5" è dotato di inserti filettati per il montaggio sicuro in applicazioni soggette a vibrazioni e urti elevati. Il raffreddamento per conduzione è disponibile attraverso la piastra di base o un dissipatore di calore compatibile. Caratteristiche Isolamento di ingresso/uscita Protezione da sovratensione/sottotensione in ingresso, sovracorrente di cortocircuito in uscita (HiQP) e sovratemperatura Non utilizza l'optoaccoppiatore nell'anello di retroazione Bias esterno per applicazioni di carica del condensatore (QP) Funzionamento in parallelo a ripartizione del carico (HiQP) Opzione temperatura industriale -40°C (HiQP) Opzione temperatura militare -55°C (HiQP) Filtro LC di ingresso per un avvio morbido e un basso ripple di corrente riflessa (HiQP) Opzioni Temperatura di funzionamento estesa: da -55°C a +85°C (QP) Selezionare la schermatura secondo MIL-STD-883: Stabilizzazione Bake: Rif. Metodo 1008 Ciclo di temperatura: Rif. Metodo 1010 Burn-In: Rif. Metodo 1015 Tensione di ingresso, tensione di uscita, tensione di isolamento o potenza di uscita speciali
