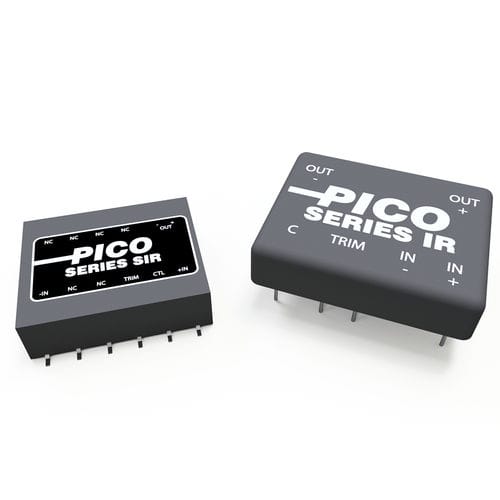

Questa serie di regolatori incapsulati ad alta efficienza e ad ampio intervallo di ingresso è disponibile in 85 modelli diversi. Queste unità sono caratterizzate da un isolamento tra ingresso e uscita di 500 V c.c. nei modelli a uscita singola e doppia. La serie SIR funziona in un intervallo di temperatura compreso tra -25º C e +70º C senza dissipatore di calore o declassamento elettrico. Queste unità sono eccellenti per le applicazioni in cui la tensione di ingresso varia drasticamente, pur mantenendo un'elevata efficienza e una regolazione della tensione di uscita.
CARATTERISTICHE
Regolazione della tensione su un intervallo di ingresso di
Semiconduttori incapsulati, valutati in modo conservativo per la massima affidabilità.
Regolazione sul carico (vedere la tabella per le variazioni tipiche a diversi carichi)
Regolazione di linea = Valori tipici
Alta efficienza, fino all'82%
Funziona in un intervallo di temperatura compreso tra -25º C e +70º C senza dissipatore di calore o declassamento elettrico.
Isolamento - 100 megaohm a 500 volt CC
Pin esterno di regolazione dell'uscita standard +5%
Ogni unità viene fornita con un pin di controllo esterno. Questo pin "C", se collegato all'ingresso negativo (-), disattiva l'unità, consentendo lo spegnimento a distanza.
CARATTERISTICHE TIPICHE:
Condizioni di prova: 25º C ambiente
Temperatura di funzionamento: da -25º C a +70º C ambiente
Tolleranza della tensione di uscita: ± 1% alla tensione di ingresso tipica
Coefficiente di temperatura della tensione di uscita: 0,02%/ºC
Temperatura di stoccaggio: da -55º C a 125º C
Protezione da cortocircuito: Temporanea
Frequenza operativa: 40Khtz, tipica
OPZIONI DISPONIBILI
Temperatura di funzionamento estesa (da -55º C a +85º C)
Cottura di stabilizzazione (125º C ambiente)
Ciclo di temperatura (da -55º C a +125º C)
Alta temperatura, rodaggio a piena potenza (100% di potenza, 125º C di temperatura ambiente)
---
