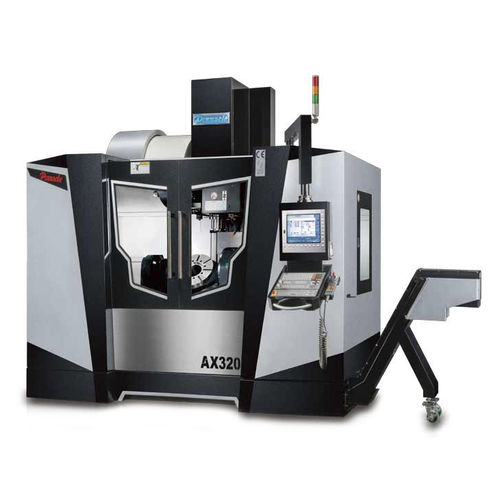

Centro di lavoro CNC 5 assi AX320

verticalea tavola rotante inclinabile24 utensili

Le parti principali della struttura sono realizzate in ghisa Meehanite di alta qualità, temprata per ridurre le tensioni. L'elevazione della testa del mandrino impiega un sistema di bilanciamento di tipo pneumatico per ridurre al minimo le vibrazioni della testa del mandrino durante lo spostamento. La lavorazione sincronizzata a 5 assi consente di risparmiare tempo di lavorazione, di ridurre l'impostazione ripetitiva del pezzo e gli errori, aumentando notevolmente la lavorazione e la precisione. Le Pinnacle AX320/ AX450 si sono dimostrate macchine eccellenti per efficienza e precisione. Caratteristiche Inclinazione asse A 150° (-120°/+30°) Rotazione asse C 360° Attacco mandrino ISO40 Asse X, Y e Z Lineare Costruzione robusta per garantire una precisione a vita, anno dopo anno Le principali parti strutturali sono realizzate in ghisa Meehanite (GB 300) di alta qualità, temprata per ridurre le sollecitazioni e con una durezza superiore a 190HB. Le vie lineari a rulli sugli assi X, Y e Z aumentano la stabilità. Gli assi X, Y e Z sono trasmessi con viti a ricircolo di sfere di classe C3, Ø 40 mm. Vite a sfere cave con sistema di raffreddamento Il raffreddamento dell'olio attraverso le viti a ricircolo di sfere sugli assi X, Y e Z riduce al minimo le deformazioni termiche e i giochi, garantendo al contempo un movimento fluido durante la traslazione rapida. Sistema di bilanciamento pneumatico L'asse Z è controbilanciato pneumaticamente tramite cilindri pneumatici ad alta risposta. Inoltre, un serbatoio d'aria aumenta le prestazioni di bilanciamento, assicurando un movimento rapido e stabile dell'asse Z e garantendo un'elevata finitura superficiale. Sistema di raffreddamento del mandrino Il raffreddatore dell'olio del mandrino consente al mandrino di mantenere una temperatura costante e garantisce una lunga durata. Inoltre, garantisce una lavorazione ad alta efficienza e un'elevata precisione. Diametro tavola rotante Ø320 / Ø450 mm Precisione di riposizionamento, asse A/C: 15"/10" Precisione di ripetibilità, asse A/C: 10"/8"
