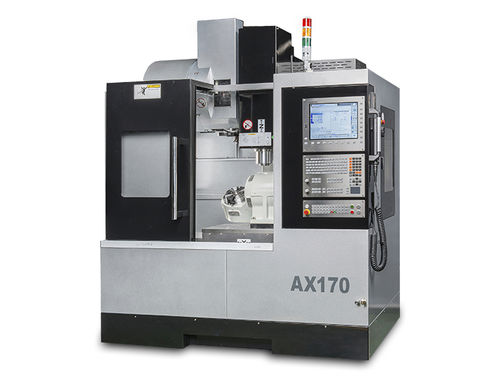

Centro di lavoro CNC 5 assi AX170

verticalea tavola rotante inclinabileHSK A-63

Le parti principali della struttura sono realizzate in ghisa Meehanite di alta qualità, temperata per alleviare le tensioni. Il motore A/C DD garantisce un'elevata precisione ed efficienza. La lavorazione sincronizzata a 5 assi consente di risparmiare tempo di lavorazione e di ridurre l'impostazione ripetitiva del pezzo e gli errori, aumentando notevolmente la lavorazione e la precisione. Caratteristiche Inclinazione asse A 240° (-120°/+120°) Rotazione asse C 360° Attacco mandrino ISO40 Asse X, Y e Z lineare Rigido, stabile, preciso Costruito in modo robusto per garantire una precisione a vita, anno dopo anno Le principali parti strutturali sono realizzate in ghisa Meehanite (GB 300) di alta qualità, temprata per ridurre le sollecitazioni e con una durezza superiore a 190HB. le vie lineari a rulli da 25 mm sugli assi X, Y e Z aumentano la stabilità. Gli assi X, Y e Z sono trasmessi con viti a ricircolo di sfere di classe C3, Ø 28 mm. Vite a sfere cave con sistema di raffreddamento Il raffreddamento dell'olio attraverso le viti a ricircolo di sfere sugli assi X, Y e Z riduce al minimo le deformazioni termiche e i giochi, garantendo al contempo un movimento fluido durante la traslazione rapida. Sistema di raffreddamento del mandrino Il raffreddatore dell'olio del mandrino consente al mandrino di mantenere una temperatura costante e garantisce una lunga durata. Inoltre, garantisce una lavorazione ad alta efficienza e un'elevata precisione. Diametro della tavola rotante Ø170 La rotazione e l'inclinazione della tavola sono azionate da un motore DD Velocità di rotazione degli assi A/C: 60/200 giri/min Precisione di riposizionamento, asse A/C: 5"/5" Precisione di ripetibilità, asse A/C: 4"/4" Accessori Esplosione d'aria Getto d'aria per il pezzo da lavorare coperchi telescopici a 3 assi Protezione completa dagli spruzzi Sistema di lubrificazione automatica Encoder rotativo asse A Encoder rotativo asse C Lampada di lavoro Luce di stato operativa Sistema di bilanciamento pneumatico dell'asse Z Sistema di raffreddamento Pistola ad aria / pistola ad acqua Volantino MPG Scambiatore di calore Interfaccia RS-232
