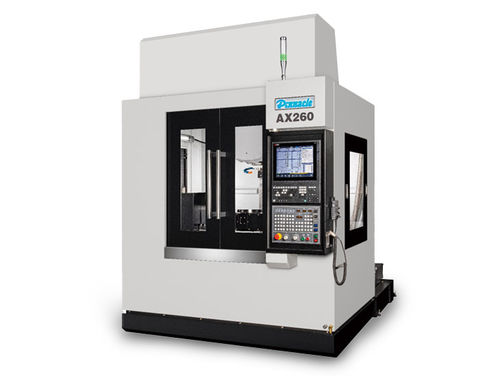

Centro di lavoro CNC 5 assi AX260

verticalea tavola rotante inclinabileBBT30

Le parti principali della struttura sono realizzate in ghisa Meehanite di alta qualità, temperata per alleviare le tensioni. L'adozione di una camma a rulli assicura un'elevata precisione ed efficienza. La lavorazione sincronizzata a 5 assi consente di risparmiare tempo di lavorazione, riduce l'impostazione ripetitiva del pezzo e gli errori, aumentando notevolmente la lavorazione e la precisione. Caratteristiche Inclinazione asse A 150° (-30°/+120°) Asse C Rotazione 360° Asse X, Y e Z lineare COSTRUITI IN MODO ROBUSTO PER GARANTIRE UNA PRECISIONE DURATURA ANNO DOPO ANNO Le principali parti strutturali sono realizzate in ghisa Meehanite di alta qualità (GB 300), temprata per ridurre le sollecitazioni e con una durezza superiore a 190HB. Le vie lineari a rulli T25 mm sugli assi X, Y e Z aumentano la stabilità. Gli assi TX, Y e Z sono trasmessi con viti a ricircolo di sfere di classe C3, Ø 28 mm. VITE A SFERE CAVE CON SISTEMA DI RAFFREDDAMENTO Il raffreddamento dell'olio attraverso le viti a ricircolo di sfere sugli assi X, Y e Z riduce al minimo le deformazioni termiche e i giochi, garantendo al contempo un movimento fluido durante la traslazione rapida. SISTEMA DI RAFFREDDAMENTO DEL MANDRINO Il sistema di raffreddamento dell'olio del mandrino consente al mandrino di mantenere una temperatura costante e garantisce una lunga durata. Inoltre, garantisce una lavorazione ad alta efficienza e un'elevata precisione. Diametro della tavola rotante Ø260 La rotazione e l'inclinazione del tavolo sono azionate da una camma a rulli Velocità di rotazione degli assi A/C: 26,3/84,3 giri/min Precisione di posizionamento, asse A/C: 15"/10" (Encoder -opt.) Precisione di ripetibilità, asse A/C: 10"/8" (Encoder -opt.) ACCESSORI STANDARD Esplosione d'aria Soffiaggio d'aria per il pezzo in lavorazione coperchi telescopici a 3 assi Protezione completa dagli spruzzi Sistema di lubrificazione automatica Lampada di lavoro Luce di stato operativa Sistema di raffreddamento Pistola ad aria / Pistola ad acqua Interfaccia USB-RJ45 Raffreddatore dell'olio del mandrino Strumenti di regolazione e scatola tipo ATC a 30 bracci Bulloni e cuscinetti di livellamento Manuali
