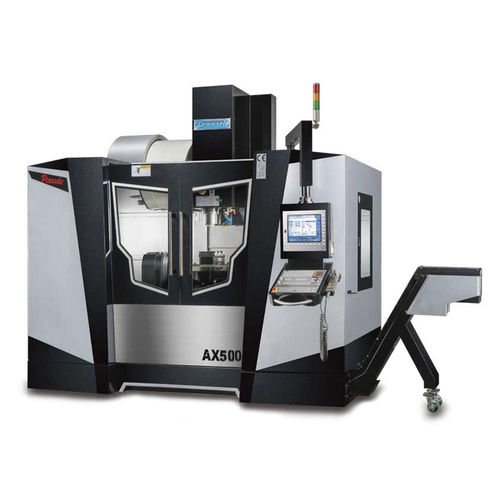

Centro di lavoro CNC 5 assi AX500

verticalea tavola rotante inclinabileHSK A-63

Le parti principali della struttura sono realizzate in ghisa Meehanite di alta qualità, temprata per ridurre le tensioni. Il motore A/C DD garantisce un'elevata precisione ed efficienza. La lavorazione sincronizzata a 5 assi consente di risparmiare tempo di lavorazione e di ridurre l'impostazione ripetitiva del pezzo e gli errori, aumentando notevolmente la lavorazione e la precisione. Caratteristiche Inclinazione asse A 220° (±110°) Rotazione asse C 360° Attacco mandrino ISO40 Asse X, Y e Z Lineare Costruzione robusta per garantire una precisione a vita, anno dopo anno Le principali parti strutturali sono realizzate in ghisa Meehanite (GB 300) di alta qualità, temprata per ridurre le sollecitazioni e con una durezza superiore a 190HB. le vie lineari a rulli da 45 mm sugli assi X, Y e Z aumentano la stabilità. Gli assi X, Y e Z sono trasmessi con viti a ricircolo di sfere di classe C3, Ø 40 mm. VITE A RICIRCOLO DI SFERE (STANDARD) Le viti a ricircolo di sfere sugli assi X e Y riducono al minimo le deformazioni termiche e i giochi, garantendo al contempo un movimento fluido durante la traslazione rapida. Sistema di bilanciamento pneumatico L'asse Z è controbilanciato pneumaticamente tramite cilindri pneumatici ad alta risposta. Inoltre, un serbatoio d'aria aumenta le prestazioni di bilanciamento, assicurando un movimento rapido e stabile dell'asse Z e garantendo un'elevata finitura superficiale. Sistema di raffreddamento del mandrino Il raffreddatore dell'olio del mandrino consente al mandrino di mantenere una temperatura costante e garantisce una lunga durata. Inoltre, garantisce una lavorazione ad alta efficienza e un'elevata precisione. Diametro tavola rotante Ø500 Velocità di rotazione degli assi A/C: 30/90 giri/min Precisione di riposizionamento, asse A/C: 8"/8" Precisione di ripetibilità, asse A/C: 4"/4" Accessori Getto d'aria attraverso il mandrino Getto d'aria per il pezzo (naso) Sistema di lavaggio del refrigerante coperture telescopiche a 3 assi Paraspruzzi completo Sistema di lubrificazione automatica
