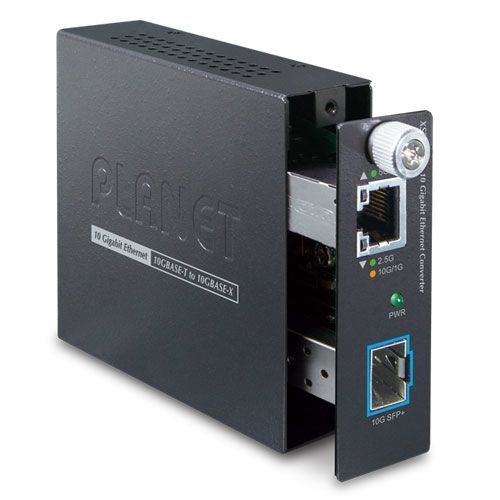

Convertitore di velocità XST-705A

di mediaRS232Ethernet gigabit

Soluzione di estensione della distanza di rete flessibile e affidabilePLANET XST-705A Smart Media Converter è dotato di una porta a negoziazione automatica 10G/5G/2,5G/1G/100BASE-T e di uno slot 10GBASE-X SFP+. Supporta la conversione dei supporti 10Gigabit Ethernet dal rame 10GBASE-T alla fibra multimodale o monomodale, utilizzando il ricetrasmettitore SFP+ 10GBASE-SR o 10GBASE-LR installato nello slot SFP+ per estendere le distanze da server, switch e pannelli patch. La distanza di distribuzione può essere estesa da 300 metri (multimodale) a 60 chilometri (monomodale). Sono progettati per l'uso in ambienti di rete in cui è richiesta la larghezza di banda ultraelevata fornita da 10Gigabit Ethernet, ad esempio per il cloud computing dei data center, le dorsali aziendali, le reti dei campus e le infrastrutture dei carrier.Gestione centrale diversificata e facilità di installazione dello chassisLo Smart Media Converter XST-705A può essere utilizzato come unità indipendente o come modulo a scorrimento per la serie di chassis Managed Media Converter da 19 pollici di PLANET (MC-1610MR / MC-1610MR48). Quando si lavora con uno chassis Managed Media Converter, lo chassis può contribuire a fornire alimentazione CC all'XST-705A e può essere gestito. Lo stato delle porte, come l'attivazione/disattivazione del collegamento, può essere monitorato tramite la console RS232 locale o l'interfaccia web remota. L'installazione di più XST-705A nell'MC-1610MR è ideale per le applicazioni di telecomunicazione e aziendali in cui è necessario gestire e controllare un certo numero di collegamenti in fibra a 10Gbps da una posizione centrale.Capacità Ethernet a 10Gbps ad alte prestazioniL'XST-705A offre prestazioni di trasferimento dei pacchetti a velocità cablata senza il rischio di perdita dei pacchetti. L'elevato throughput di dati del dispositivo lo rende ideale per la maggior parte degli ambienti Gigabit. Grazie a un fabric interno da 20 Gbps e al supporto della negoziazione automatica nella porta da 10 Gigabit, lo Smart Media Converter XST-705A è in grado di gestire grandi quantità di dati in una topologia sicura di collegamento a una dorsale o a server ad alta capacità.La capacità di collegamento in fibra ottica consente di estendere l'implementazione della reteLo slot SFP+ di XST-705A è compatibile con ricetrasmettitori in fibra ottica 10GBASE-SR o 10GBASE-LR (Small Form Factor Pluggable). La capacità di uplink in fibra ottica garantisce il throughput a tutti i nodi collegati alla rete e la distanza 10 Gigabit Ethernet può essere estesa da 300 metri (cavo in fibra multimodale) a 10/40/60 chilometri (cavo in fibra monomodale). È ideale per applicazioni all'interno di data center e distribuzioni.Basso consumo energeticoL'XST-705A, adottando la tecnologia avanzata dei chip, ha una caratteristica di risparmio energetico come un basso consumo di soli 3,8 watt quando è in piena attività.Porta fisicaUna interfaccia RJ45 10G/5G/2.5G/1G/100BASE-T con funzione auto MDI/MDI-XUno slot SFP+ 10GBASE-XCaratteristiche di livello 2Supporta gli standard Ethernet 802.3u/802.3ab/802.3bz/802.3ae conforme allo standard EthernetSupporta l'auto-negoziazione e la modalità half/full duplex a 100 Mbps e full duplex a 1/2,5/5/10 GbpsPreviene la perdita di pacchetti con la contropressione (half-duplex) e il controllo del flusso dei frame di pausa IEEE 802.3x (full-duplex)Supporto del formato jumbo frame a 16KApprendimento automatico dell'indirizzo e invecchiamento dell'indirizzoCaso e installazioneAlimentazione esterna da 5 V CC, 2 AProgettazione per montaggio a pareteSupporta la protezione ESD di 6000 V CC Ethernet100 metri su Cat. 6A / Cat. 7 a 10GbpsTemperatura di esercizio da 0 a 50 gradi CCollaborazione con la serie di chassis Managed Media Converter da 19" di PLANET (MC-1610MR / MC-1610MR48)Installazione Plug and PlaySpecifiche hardwareInterfaccia rame1 x 10G/5G/2.5G/1G/100BASE-T RJ45Auto-MDI/MDI-X, auto-negoziazioneInterfaccia fibra ottica1 x 10GBASE-X interfaccia SFP+LEDSistema: PWR (verde)Interfacce 10G/5G/2,5G/1G/100 BASE-T RJ45:1G/10G LNK (ambra)5G/2.5G/100M LNK (verde)Protezione ESD6KV DCEInvolucroInvolucro metallico di dimensioni compatteInstallazioneMontaggio da tavolo o a pareteDimensioni (LxPxH)93,8 x 80,75 x 26,4 mmPeso182 g (solo dispositivo)Requisiti di alimentazione5 V CC, 2A max.Consumo di energia3,8 watt / 13 BTU all'ora (max.))Specifiche del convertitoreSchema di elaborazione del commutatoreStore e ForwardControllo del flussoInterfaccia del rame: Back pressure per half duplex 802.3x pause frame per full duplexFabbrica20GbpsJumbo Frame16KCavi di rete10G/5G/2.5G/1G/100M BASE-T:10G--Cat. 6A/Cat. 75G-Cat. 6/Cat. 6A/Cat. 71G/2,5G-Cat. 5e/Cat. 6/Cat. 6A/Cat. 7100M--Cat. 5/Cat. 5e/Cat. 6/Cat. 6A/Cat. 7Cat. 5/5e/6/6A/7 UTP (100 metri, max.)EIA/TIA-568 100-ohm STP (100 metri, max.)10GBASE-LR/SR/BX:50/125μm o 62.cavo in fibra ottica multimodale da 5/125μm, fino a 300m9 Cavo in fibra ottica monomodale da 25μm, fino a 60kmConformità agli standardConformità alle normativeFCC Parte 15 Classe A, Ambiente di utilizzo CEO0 ~ 50 gradi CSambiente di stoccaggio-10 ~ 70 gradi COumidità di utilizzo5 ~ 95%, umidità relativa (non condensante)Umidità di stoccaggio5 ~ 95%, umidità relativa (non condensante)Conformità agli standardIEEE 802.3u 100BASE-TXIE.3u 100BASE-TXIEEE 802.3ab 1000BASE-TIEEE 802.3bz 2.5G/5GBASE-TIEEE 802.3an 10GBASE-TIEEE 802.3ae 10Gbps EthernetIEEE 802.3x controllo di flusso full-duplex (porta in rame)
