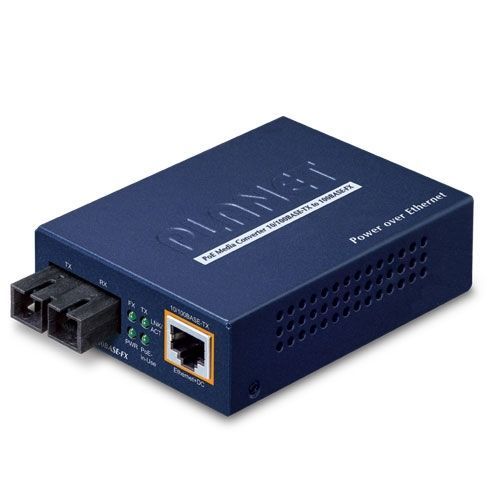

Convertitore riduttore FTP-802

di mediadi segnaleripartitore

Più di un Media Converter in fibra: anche un iniettore Power over Ethernet La migliore soluzione di collegamento dati e alimentazione per apparecchiature di rete a lunga portataLa serie PANET FTP-80x è ideale per l'installazione di apparecchiature di rete remote, utilizzando due tecnologie di rete: Conversione multimediale: da 100Base-FX a 10/100Base-TXPower over Ethernet: Fornisce sia interfacce PoE che in fibra ottica, l'FTP-80x è ideale per i service provider, i campus e le aree pubbliche che necessitano di implementare il PoE per i punti di accesso wireless, le telecamere di sorveglianza basate su IP o i telefoni IP in qualsiasi luogo in modo semplice, efficiente ed economico.PoE ottimizza l'installazione e la gestione dell'alimentazione dei dispositivi di reteLe funzionalità IEEE 802.3af dell'FTP-80x riducono i costi di installazione di molti nuovi dispositivi di produttività di rete. Come iniettore di alimentazione su Ethernet IEEE 802.3af, l'FTP-80x fornisce una tensione di 48 V CC sui cavi Ethernet. Consente al cavo a doppino tra l'FTP-80x e il PD (dispositivo alimentato) conforme a IEEE 802.3af o lo splitter PoE (come POE-151S-5V / 12V) di trasferire simultaneamente dati e alimentazione.La capacità di collegamento in fibra ottica estende la portata delle implementazioni di reteLa distanza massima tra il PSE PoE e il PD è di 100 metri. Per estendere la portata del dispositivo di rete, l'FTP-80x è integrato con un'interfaccia in fibra. I convertitori multimediali FTP-80x PoE sono utilizzati per convertire il segnale ottico Ethernet in segnale elettrico Ethernet, consentendo di collegare due tipi di segmenti in modo semplice, efficiente ed economico. Possono convertire il segnale 10/100Base-TX in segnale 100Base-FX e offrono diversi tipi di connessione in fibra per soddisfare le diverse applicazioni di rete. Selezionando i modelli, la distanza massima di rete può raggiungere i 15 chilometri, mantenendo comunque prestazioni di trasmissione di 100 Mbps. Funziona con elevate prestazioni del meccanismo Store and Forward e può anche prevenire la perdita di pacchetti con il controllo di flusso IEEE 802.3x (full-duplex). Grazie alla funzione LFP (Link Fault Pass-through function), (LLCF / LLR) e al design dell'interruttore DIP, è in grado di allarmare immediatamente gli amministratori dei problemi dei supporti di collegamento e di fornire una soluzione efficiente per il monitoraggio della rete. L'interruttore DIP consente di disabilitare o abilitare la funzione LFP.Vantaggi della conversione combinata di PoE e mediaCon i dati, la capacità di fibra a lunga portata e il PoE da un'unica unità, l'FTP-80x riduce i cavi ed elimina la necessità di prese elettriche dedicate sulla parete, sul soffitto o in qualsiasi altro luogo irraggiungibile. In questo modo, l'implementazione di telecamere IP di sicurezza e AP wireless è libera da restrizioni dovute alla posizione delle prese di corrente. L'alimentazione e la commutazione dei dati sono integrate in un'unica unità e fornite tramite un unico cavo, eliminando i costi per il cablaggio CA aggiuntivo e riducendo i tempi di installazione.Installazione delle apparecchiature IEEE 802.3afL'FTP-80X offre il modo più semplice per alimentare i dispositivi Ethernet, come lo Splitter Power over Ethernet IEEE 802.3af (POE-151S / 152S) di PLANET con la telecamera Internet non PoE o il punto di accesso PoE wireless (IAP-2000PE). Ad esempio, la telecamera IP di sicurezza, il punto di accesso wireless e altre apparecchiature di rete conformi a IEEE 802.3af possono essere facilmente installati intorno agli angoli in aree pubbliche come stazioni o autostrade per esigenze di sorveglianza, oppure è possibile creare un ambiente di roaming wireless in campus o aeroporti.Conforme agli standard IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX, IEEE 802.3af Power over EthernetNegoziazione automatica per 10/100Base-TX in modalità half duplex o full duplex, funzione auto-MDI / MDI-X sulla porta in rameIEEE 802.3af Power over Ethernet.3x full duplex e la contropressione in half duplex eliminano la perdita di pacchettiFornisce alimentazione DC 48V su cavo Ethernet RJ-45 a dispositivi con porta EthernetRileva automaticamente le apparecchiature PoE IEEE 802.3af; protegge i dispositivi da danni causati da un'installazione errataInterfaccia 100Base-FX fino a 2 km (fibra multimodale 50µm/125µm, 62,5µm/125µm) su FTP-802100Interfaccia Base-FX fino a 15 km (fibra monomodale 9µm/125µm) su FTP-802S15Switch DIP: Selezione modalità LFP (Link Fault Pass-through) Dimensioni compatte, facile da installareIndicatori LED per una facile diagnostica della reteInterfacciaRame1-porta Fast Ethernet TP, negoziazione automatica, auto-MDI / MDI-X con funzione di iniettore PoEFibraFTP-802: Multimodale: fibra ottica 50/125µm o 62,5/125µmFTP-802S15: Monomodale: 8.fibra ottica 3/125, 8,7/125, 9/125µmTipo di porta della fibra (connettore)FTP-802: SCFTP-802S15: SCCa distanzaFTP-802: 2kmFTP-802S15: 15kmFrequenza otticaFTP-802: 1310nmFTP-802S15: 1310nmPotenza di lancio (dBm)FTP-802: max.-14 min.-19.0FTP-802S15: max. -7 min.-20Sensibilità di ricezioneFTP-802 : -34,5FTP-802S15 : -28Potenza massima d'ingressoFTP-802 : -14FTP-802S15 : -8Alimentazione su EthernetStandard PoE 802.3af Power over EthernetUscita di potenzaPoE 48V DC, max. 15.4 watt, 350 mAssegnazione dei pin di alimentazione1/2(+) , 3/6(-)Specifiche hardware Architettura dello switchStore-and-ForwardControllo del flussoPressione posteriore per la modalità half duplexIEEE 802.3x frame di pausa per la modalità full duplexLEDSistema: Alimentazione, StatoFX / LNK: Dati attivi, Collegamento fibraTX / LNK: Collegamento 10/100 / AttivoPoE in uso: Rileva il dispositivo PSEDimensioni (A x L x P)94 x 70,3 x 26,2 mmPeso0,2 kgAlimentazione48V DC, 0,4A adattatore esterno AC-DCTemperatura di funzionamento0~50 gradi COumidità di funzionamento5~90% (senza condensa)Modalità LFPAbilitazione: quando una porta TP o FX è interrotta, spegne l'altra portaDisabilitazione: Gli indicatori LED del collegamento sono ancora accesi se la connessione dell'altra estremità è interrottaConformità agli standardConformità alla normativa FCC Parte 15 Classe A, CEConformità ai protocolli e agli standardIEEE 802.3 EthernetIEEE 802.3u Fast EthernetIEEE 802.3x Flow ControlIEEE 802.3af Power over EthernetCaviTP: Cavo UTP Cat 5/5eFibra: Multimodale: fibra ottica 50/125µm o 62,5/125µmFibra monomodale: 8.fibra ottica 3/125, 8,7/125, 9/125µmModello: FTP-802: convertitore multimediale da 100Base-FX a 10/100Base-TX PoE (SC, MM)-2kmModello: FTP-802S15: convertitore di supporti PoE da 100Base-FX a 10/100Base-TX (SC, SM)-15km
