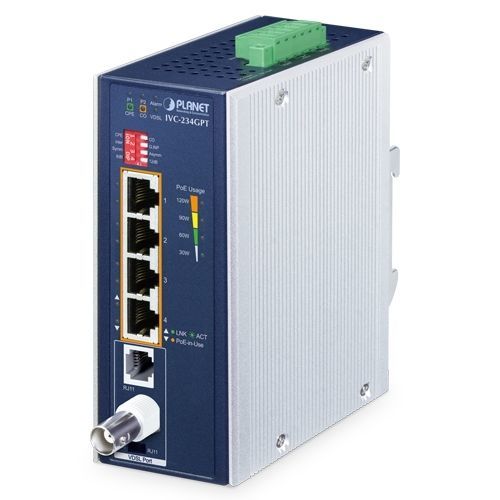

Estensore Ethernet IVC-234GPT

di retewirelessPoE

200/200Mbps Downstream/Upstream, soluzione Gigabit Ethernet su cavo coassiale/telefonico ad alte prestazioniPer soddisfare le esigenze di applicazioni Ethernet su cavo coassiale o telefonico a lunga distanza e a velocità più elevata, PLANET Technology offre l'IVC-234GPT, un extender Gigabit Ethernet-over-VDSL2 di nuova generazione e ad alte prestazioni con il nuovissimo profilo VDSL2 Super Vector 35b. Dispone di 4 porte RJ45 10/100/1000BASE-T con funzione di iniettore PoE+ 802.3at, 1 connettore telefonico RJ11 femmina e 1 connettore BNC femmina. Il suo alloggiamento in alluminio IP30 rende comodo il posizionamento dell'unità. L'IVC-234GPT si basa sulla tecnologia di rete coassiale e a due core, Gigabit Ethernet e VDSL2 (Very-high-data-rate Digital Subscriber Line 2). La tecnologia VDSL2 offre l'estensione della distanza e la conversione del segnale trasmettendo i dati Ethernet dal cavo coassiale a un altro cavo UTP di 100 metri per vari dispositivi di rete IP come telecamere IP HD, access point wireless, NVR e segnaletica digitale. Offre inoltre la massima velocità di trasmissione dei dati sulle linee telefoniche in rame esistenti, senza necessità di ricablaggio. L'IVC-234GPT funziona bene con una rete coassiale o telefonica pervasiva con una velocità di trasmissione dati downstream/upstream fino a 200/200Mbps simmetrici e 300/100Mbps asimmetrici su una distanza di 300m, con una distanza massima VDSL2 fino a 1,4km.Trasmissione Ethernet ad alte prestazioni su VDSL2 Tramite la più recente tecnologia VDSL2, PLANET IVC-234GPT offre un accesso a Internet ad alta velocità, fino a 200Mbps sia per le trasmissioni dati upstream che downstream. Grazie al supporto integrato della nuova tecnologia di vettorizzazione G.993.5 dell'ITU-T, l'IVC-234GPT offre un accesso alla rete punto-punto stabile e ad alta velocità fino a una velocità di trasmissione dati duplex di 300 Mbps. Offre due modalità di trasmissione selettiva - modalità asimmetrica o simmetrica - per la trasmissione di segnali a monte e a valle.Modalità asimmetrica - downstream fino a 300Mbps e upstream fino a 100MbpsModalità simmetrica - downstream fino a 200Mbps e upstream fino a 200MbpsLa modalità simmetrica fornisce una velocità di trasmissione simile sia a valle che a monte, mentre la modalità asimmetrica offre una qualità di trasmissione superiore a breve distanza. Complessivamente, quando l'IVC-234GPT è in modalità simmetrica, offre prestazioni migliori in upstream e, quando è in modalità asimmetrica, offre prestazioni migliori in downstream. Funziona anche in combinazione con i DSLAM abilitati al vectoring per rimuovere le interferenze di diafonia e migliorare la larghezza di banda massima della linea attraverso l'infrastruttura in rame esistente.Fornitura di servizi ad alta richiesta sulla connettività a lunga distanza per dispositivi ISP/Triple PlayL'IVC-234GPT è anche una soluzione LRE (Long Reach Ethernet) che fornisce una soluzione di sostituzione rapida e di migrazione senza problemi dal sistema analogico esistente al sistema completamente digitale. È dotato di due tipi di trasmissione VDSL2, il cavo coassiale VDSL2 e il cavo telefonico RJ11 VDSL2. Un normale cavo UTP può essere esteso solo fino a 100 metri, ma con l'IVC-234GPT, la distanza per la rete Ethernet può essere estesa fino a 1.400 metri (4.593 piedi).L'IVC-234GPT fornisce un'eccellente richiesta di larghezza di banda per i dispositivi triple play per l'intrattenimento e la comunicazione. Con la trasmissione dati asimmetrica di 306/60Mbps (G.INP, Asym, 8dB), l'IVC-234GPT consente a molti servizi multimediali di funzionare su Internet locale, come VoD (video on demand), voice over IP, videotelefono, IPTV, server di caching Internet, istruzione a distanza e così via, ideale per le seguenti applicazioni di rete:Dispositivi di rete IP a lunga distanzaSegnalazione digitale via cavo a IPTVEducazione video a distanzaCartelloni pubblicitari elettroniciAltre applicazioniSe nell'ambiente esistente è presente un cavo coassiale o un cavo telefonico RJ11, è possibile installare una coppia di IVC-234GPT in modo molto semplice, senza la necessità di realizzare ulteriori cavi di rete, risparmiando così sui costi di costruzione della rete.IEEE 802.3at Power over Ethernet PlusL'IVC-234GPT inoltra i dati Ethernet e fornisce un'uscita di potenza massima di 30 watt su un ulteriore cavo Ethernet Cat.5E/6 a un dispositivo IP remoto conforme a 802.3af/at PoE PD (dispositivo alimentato) per l'implementazione della rete, come una telecamera IP PoE, un AP wireless PoE o un telefono VoIP IP PoE. L'IVC-234GPT offre una maggiore flessibilità nei requisiti di alimentazione per tutti i tipi di PD a costi di installazione accessibili.Installazione facile e flessibileL'IVC-234GPT ha un design plug-and-play ed è pienamente compatibile con tutti i tipi di protocolli di rete. Inoltre, lo stato di funzionamento di ogni singola porta e dell'intero sistema può essere osservato tramite i ricchi LED diagnostici sul pannello frontale. L'IVC-234GPT offre due modalità di applicazione, CPE e CO: la modalità CPE viene utilizzata sul lato client e la modalità CO sul lato centrale. La modalità CPE o CO può essere regolata mediante un interruttore DIP integrato. Per la connessione punto-punto, un IVC-234GPT in modalità CPE e l'altro in modalità CO devono essere impostati come una coppia di Extender VDSL2 per eseguire la connessione. Per facilitare l'utilizzo di 802.3at PoE+ con l'ingresso di alimentazione da 12~54 V CC comunemente utilizzato per applicazioni di trasporto e industriali, l'IVC-234GPT adotta la tecnologia di potenziamento dell'alimentazione da 12~54 V CC a 54 V CC per risolvere il problema della fonte di alimentazione, senza richiedere alimentatori speciali. Il design ad ampia gamma di tensioni è adatto per l'operatività in tutto il mondo con applicazioni ad alta disponibilità che richiedono ingressi di alimentazione doppi o di backup.Prestazioni operative stabili in ambienti difficiliL'IVC-234GPT è la soluzione perfetta per la trasmissione prolungata di dati e di energia per magazzini, parcheggi, campus, casinò e molto altro. Può funzionare in modo stabile a temperature comprese tra -40 e 75 gradi C, consentendo agli utenti di utilizzare il dispositivo in qualsiasi ambiente difficile. Senza il problema della fonte di alimentazione, rende più semplice ed efficiente l'installazione di dispositivi remoti alimentati tramite PoE.ADSL2+ FallbackPer gli ISP che forniscono servizi a banda larga ADSL, l'IVC-234GPT è in grado di supportare velocità di trasmissione fino a 24 Mbps in downstream e 1 Mbps in upstream con la tecnologia ADSL2+. L'IVC-234GPT stabilisce una connessione con un ISP e può anche essere commutato direttamente su VDSL2 dopo l'aggiornamento della rete dell'ISP.Porte fisicheQuattro porte RJ45 10/100/1000BASE-T con funzione di iniettore PoE IEEE 802.3af/802.3atUna presa telefonica RJ11 femmina e un connettore BNC femmina per la trasmissione VDSL2Alimentazione tramite EthernetConforme a IEEE 802.3at/af PoE Plus end-span PSEFino a 4 porte di dispositivi IEEE 802.3af/at alimentate.3af/atSupporta alimentazione PoE fino a 30,8 watt per porta PoEFornisce alimentazione DC 12-54V tramite cavo Ethernet RJ45 a PD con porta EthernetFino a 120 watt di budget PoERileva automaticamente le apparecchiature IEEE 802.3at/af e protegge i dispositivi da danni causati da un'installazione errataAlimentazione remota fino a 100 mDispositivi splitter compatibili con IEEE 802.3at/af Caratteristiche VDSL2ITU-T G.993.2 Profilo VDSL2 17a/30a/35bITU-T G.993.5 Tecnologia di codifica basata su G.vectoring e G.INPDMTModalitàCO/CPE selezionabile tramite DIP switchPiano di banda target e margine SNR selezionabiliFino a 200/200Mbps di larghezza di banda (nelle modalità G.INP, Sym, 8dB)La comunicazione voce e dati può essere condivisa simultaneamente sulla base del cavo coassiale RG59/RG6 esistente e del filo telefonicoUtilizzato in coppia per estendere la connessione Point-to-Point fino a 1,4kmCaratteristiche del layer 2Compatibile con IEEE 802.3, 10BASE-T, IEEE 802.3, 10BASE-T, IEEE 802.3u, 100BASE-TX, IEEE 802.3ab e 1000BASE-T Architettura Store and Forward ad alte prestazioni, controllo delle tempeste di broadcast e filtraggio runt/CRC eliminano i pacchetti errati per ottimizzare la larghezza di banda della reteMotore di ricerca degli indirizzi integrato, che supporta 1K indirizzi MAC assoluti1522byte di dimensione dei pacchettiApprendimento automatico degli indirizzi e invecchiamento degli indirizziIEEE 802.1Q Trasparenza VLAN.1Q trasparenza VLANCaso e installazione industrialiCaso in alluminio IP30Porta DIN, montaggio a parete o montaggio laterale a parete per un'alimentazione ridondanteAlimentazione da 12 a 54 V CC, ridondante con protezione dall'inversione di polaritàSupporta una protezione Ethernet ESD da 6000 V CCTemperatura di funzionamento da 40 a 75 °CVantaggioso tempo di installazione minimo (semplicemente con Plug-and-Play)Supporta indicatori LED estesi per la diagnosi di reteLibero da cadute, a prova di urti e vibrazioni per le industrieSpecifiche hardwarePorte LAN: 4 porte 10/100/1000BASE-T RJ45 auto-MDI/MDI-X con funzione di iniettore PoE+ 802.3atPorta VDSL: 1 porta Ethernet coassiale BNC femmina, 1 jack telefonico VDSL2 RJ11 femminaInterruttore e funzionalità DIP: Selezione modalità CO o CPE, modalità G.INP o Interleaved, profilo di banda (asimmetrico o simmetrico), SNR di 12dB o 8dBProtezione ESD: 6KV DCDimensioni (L x P x A): 56 x 86,1 x 135 mmPeso: 736 gRequisiti di alimentazione: DC 12~54V, alimentazione ridondante con protezione da inversione di polaritàConsumo di energia: DC 12V: 60 watt/204BTU, DC 24V: 100 watt/341BTU, DC 54V: 122 watt/416BTULED Indicatori: Sistema e alimentazione, interfaccia VDSL2, per porta di rame, utilizzo PoEInvolucro: Custodia in alluminio IP30Specifiche PoEStandard PoE: IEEE 802.3at PoE+ PSEPoE Tipo di alimentazione: End-spanAssegnazione PIN di alimentazione: 1/2 (+), 3/6 (-)Uscita alimentazione PoE: Per porta 54 V CC, max. 30.8 wattPoE Power Output Budget: DC 12V, 60 watt massimi; DC 24V, 100 watt massimi; DC 48-54V, 120 watt massimiSpecifiche dello switch Schema di elaborazione dello switch: Store-and-ForwardTabella indirizzi: 1K vociDimensione massima del pacchetto: 1522 byteConformità agli standardConformità VDSL: VDSL-DMT, ITU-T G.993.1 VDSL, ITU-T G.997.1, ITU-T G.993.2 VDSL2 (supporto del profilo 17a/30a/35b), ITU-T G.993.5 G.vectoring, ITU-T G.998, G.INPADSL Compliance: Capace di standard ADSL2/2+, ITU G.992.3 G.dmt.bis, ITU G.992.5 G.dmt.bisplus, Velocità di trasferimento dati: Fino a 24 MbpsConformità agli standard: IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet, IEEE 802.3ab Gigabit Ethernet, IEEE 802.1p Class of Service, ITU-T G.993.1 VDSL, ITU-T G.997.1, ITU-T G.993.2 VDSL2 (supporto del profilo 17a/30a/35b), ITU-T G.993.5 G.Vectoring & G.INP, ITU-T G.998Conformità normativa: FCC Parte 15 Classe A, CEEAmbienteTemperatura: Funzionamento: -40~75°C; Stoccaggio: -40~75°Umidità: In funzione: 5~95% (senza condensa); stoccaggio: 5~95% (non condensante)
