Il convertitore PAD64 DIO (ingresso/uscita digitale)-AIO (ingresso/uscita analogico) è l'apparecchiatura che potrebbe essere utilizzata per la conversione DI/DO (ingresso/uscita digitale) e l'isolamento galvanico tra il sistema di simulazione in tempo reale e le apparecchiature di protezione e qualsiasi altra apparecchiatura che necessita di AIO (ingresso/uscita binaria analogica, contatti puliti).

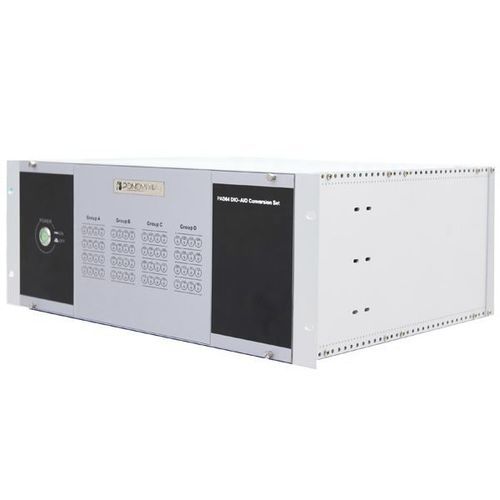

PAD64 DIO-AIO Conversion Set For Conventional Power Amplifier
Attraverso il PAD64, i contatti di intervento del relè di protezione e del dispositivo di automazione (contatti puliti o contatti bagnati) potrebbero essere convertiti in un segnale di livello 0V~5V fotoelettrico isolato e l'uscita binaria digitale del simulatore digitale potrebbe essere convertita da 0Segnale di livello V~5V in contatti puliti.
Uno chassis PAD64 può essere configurato liberamente con un massimo di 4 moduli e l'ingresso digitale e l'uscita digitale possono essere configurati arbitrariamente. La configurazione di un singolo modulo prevede 16 canali di ingresso binario o 16 canali di uscita binaria. Gli utenti possono selezionare i moduli adatti da installare nello chassis del PAD64 per l'uso dell'applicazione.
Pannello frontale
Indicatori LED per tutti gli stati BI/BO.
Conventional Power Amplifier Front panel
Pannello posteriore
Può essere liberamente configurato con un massimo di 4 moduli
