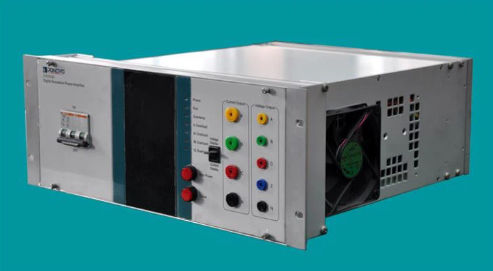

Simulatore per applicazioni di laboratorio PA60Bi

di frequenzadi precisioneGriglia PHIL

PA60Bi è l'amplificatore di potenza da pannello, in grado di produrre corrente trifase, con corrente di fase massima efficace di 60A e potenza massima di uscita di 800VA, e tensione quadrifase, con tensione di fase massima efficace di 120V e potenza massima di uscita di 60VA . Può condurre test hardware nel loop e comporre con altri modelli di amplificatori per costituire un sistema di simulazione completo per supportare simulatori, come RTDS, OPAL-RT, NI, ecc. per finalizzare vari esperimenti di simulazione. Segnale di input 0~7 V efficace (± 10 V picco) Precisione corrente 0.2%(0.5A-60A) Precisione tipica attuale & lt; 0,1% Impedenza di ingresso differenziale 20k ohm Guadagno 8A/V Rapporto di distorsione armonica ≤0.2% Linearità ≤0.2% Precisione di fase 0.2° Intervallo di frequenze DC-5kHz±1dB Risposta al gradino & lt; 20 noi Ritardo ingresso/uscita & lt; 20 noi Voltaggio 4×0 ~ 120 V RMS massimo Potenza di uscita 60VA (uscita 120V) Segnale di input 0~7 V efficace (± 10 V picco) Precisione della tensione 0.1%(5V-120V) Precisione tipica della tensione & lt; 0,05% Impedenza di ingresso differenziale 20k ohm Guadagno 20V/V Telaio 4U 19 pollici
