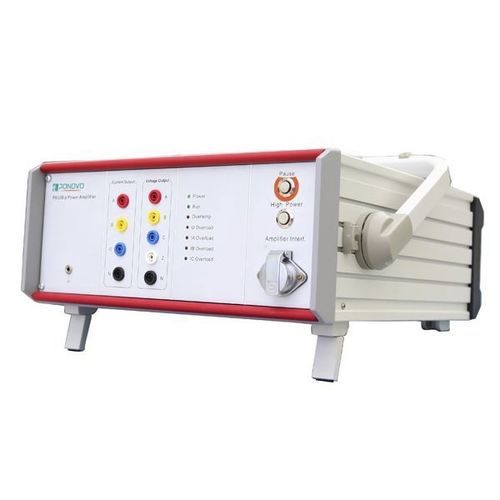

Amplificatore di potenza PA30Bip

differenzialelinearedi precisione

L'amplificatore di potenza portatile PA30Bip è progettato con il principio dell'amplificatore lineare. È una soluzione portatile molto leggera con tre canali di uscita in corrente e quattro canali di uscita in tensione. Ogni canale di uscita corrente è con 30A RMS, 210VA. Ogni canale di uscita in tensione è con 120 V RMS, 60 VA. È con una gamma ad alta frequenza fino a DC 5kHz ±1dB e un'elevata precisione del ritardo temporale e della risposta al gradino, solo 20us. Potrebbe essere utilizzato per molte applicazioni di simulazione, HIL o PHIL in Power System. massimo Potenza di uscita 210VA (uscita 30A) Segnale di input 0~5 V efficace (± 7,07/16 Vpek) Precisione corrente 0.2%(0.5A-30A) Precisione tipica attuale & lt; 0,1% Impedenza di ingresso differenziale 20k ohm Guadagno 6A/V Rapporto di distorsione armonica ≤0.2% Linearità ≤0.2% Precisione di fase 0.2° Intervallo di frequenze DC-5kHz±1dB Risposta al gradino & lt; 20 noi Ritardo ingresso/uscita & lt; 20 noi Voltaggio 4×0 ~ 120 V RMS massimo Potenza di uscita 60VA (uscita 120V) Segnale di input 0~5 V efficace (± 7,07/16 Vpek) Precisione della tensione 0.1%(5V-120V) Precisione tipica della tensione & lt; 0,05% Impedenza di ingresso differenziale 20k ohm Guadagno 25V/V Telaio 3U
