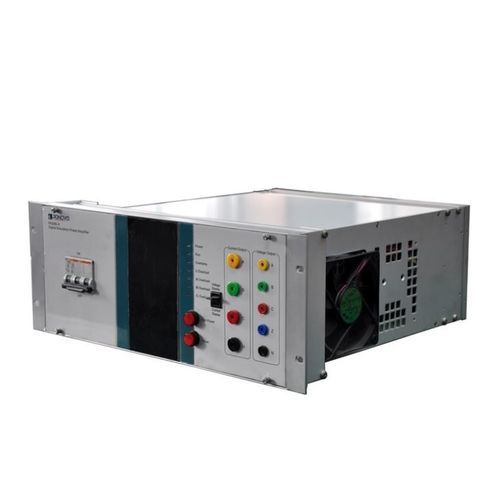

Amplificatore di potenza PA30Bi-H

di correntedi tensionedifferenziale

PA30Bi-H è il modello di amplificatore di potenza da pannello in grado di produrre corrente trifase, con corrente di fase RMS massima di 30A e potenza di uscita massima di 450VA, e tensione quadrifase, con tensione di fase RMS massima di 250V e potenza massima potenza di 75VA. Durante l'esecuzione dell'hardware nella simulazione del loop, può essere installato nel cabinet insieme ad altri modelli di amplificatori per consistere in un complicato sistema di simulazione insieme a RTDS e altre apparecchiature per l'applicazione HIL o PHIL. massimo Potenza di uscita 450VA (uscita 30A) Segnale di input 0~7 V efficace (± 10 V picco) Precisione corrente 0.2%(0.5A-30A) Precisione tipica attuale & lt; 0,1% Impedenza di ingresso differenziale 20k ohm Guadagno 4A/V Rapporto di distorsione armonica ≤ 0.2% Linearità ≤0 .2% Precisione di fase 0.2° Intervallo di frequenze DC-5kHz±1dB Risposta al gradino & lt; 20 noi Ritardo ingresso/uscita & lt; 2 0us Voltaggio 4×0 ~ 250 V RMS massimo Potenza di uscita 75VA (uscita 250V)
