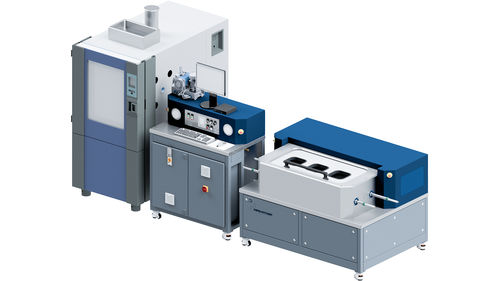

Tester di tenuta pneumatico PPM 1050 Gas

di pressioneper automotiveper valvole

Banco per prove di tenuta <1050 bar con gas (elio) Il banco per prove di tenuta è adatto per prove di pressione con gas fino a 1050 bar. I test possono essere eseguiti con gas di formazione 95/5 (N2/H2), elio o azoto. Le bombole di gas standard da 50L o altre fonti servono come sorgente di gas. Una perdita viene rilevata e registrata da uno sniffer (ad es. Inficon P3000XL). Il banco di prova delle perdite è dotato di uno speciale sistema di sicurezza per proteggere l'operatore. I nuovi componenti vengono testati con acqua in una camera di sicurezza prevista per la loro pressione di scoppio (ad esempio, fino a 3000 bar). Nella camera climatica è installata una scatola di sicurezza per il test con il gas, che protegge da potenziali schegge di componenti. Alla scatola sono collegati vari tubi flessibili, dotati di ugelli per rilevare le perdite in diversi punti del componente. I tubi sono collegati a uscite esterne alla camera climatica. Alle uscite, l'operatore può utilizzare lo sniffer per identificare la perdita. Per un test subacqueo, la cassetta di sicurezza viene rimossa o la porta della cassetta viene appesa fuori. I componenti spesso testati in questo sistema sono le valvole H2 Ontank. Dati sulle prestazioni Test di tenuta con elio, azoto, N2/H2, gas per stampaggio Fino a 1050 bar È possibile eseguire test in una camera climatica Test in bagno d'acqua Prova di pressione di scoppio con acqua <3000 bar per la preconvalida Concetto di sicurezza con una scatola solida nella camera climatica
