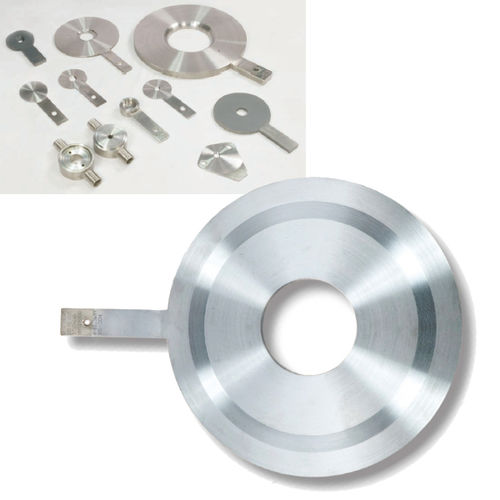

Lastra a orifizi PO

Concentrico a bordi quadrati Sono i più utilizzati per la misurazione del flusso. Hanno caratteristiche particolari come la semplicità delle strutture, l'elevata precisione e la facilità di installazione e sostituzione. Le piastre orifiziali sono correttamente rifinite in base alle dimensioni, alla rugosità superficiale e alla planarità secondo gli standard applicabili. Queste piastre sono consigliate per il flusso di liquidi puliti, gas e vapore, quando il numero di Reynold 7 varia da 10000 a 10. Eccentrico Per i liquidi contenenti particelle solide che possono sedimentare o per i vapori che possono depositare condensa, questa piastra orifizio viene utilizzata con il fondo del foro eccentrico a filo con il fondo della superficie interna della tubazione, in modo da evitare la sedimentazione di tali inclusioni. Allo stesso modo, per i gas o i vapori, può essere installata con la parte superiore del foro eccentrico a filo con l'ID della tubazione, per evitare la permanenza di gas o vapori nelle sue vicinanze. Segmentale Le piastre orifiziali segmentate sono più utili in presenza di acqua o aria in quantità considerevoli e anche in presenza di sospensioni nei fluidi. In questo modo si evita l'accumulo davanti alla piastra orifizio. Il foro dell'orifizio è posizionato in basso per il servizio gas e in alto per i liquidi. Bordo del quadrante Il bordo di ingresso del foro di questa piastra orifizio è arrotondato a un quarto di cerchio. Questo orifizio viene solitamente utilizzato per fluidi viscosi e con un numero di Reynolds compreso tra 2000 e 10000. Ingresso conico Queste piastre orifiziali ad ingresso conico sono utilizzate per bassi numeri di Reynolds, compresi tra 80 e 2000, e forniscono un coefficiente di scarico più costante o prevedibile. A numeri di Reynolds inferiori, il coefficiente di scarico di una piastra orifizio a bordo quadrato può variare fino al 30%. Questi sono più adatti per il servizio viscoso.
