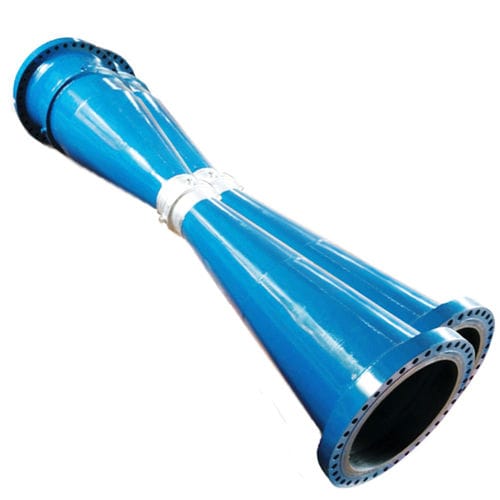

Tubo rigido

Caratteristiche e vantaggi principali Utilizzabile su fanghi e fluidi sporchi Richiede una breve tubazione a monte Bassi costi di installazione Minore suscettibilità all'erosione Bassa perdita di pressione permanente Maggiore durata del prodotto grazie all'assenza di parti in movimento Installazione verticale o orizzontale Fino a 12 pollici, l'intero tubo di Venturi viene lavorato da un'unica barra piena. Oltre i 12 pollici, il tubo viene fabbricato in lamiera. Anche i venturi di tipo rettangolare utilizzati nelle condotte sono fabbricati in lamiera. Spesso la geometria delle tubazioni non consente la lunghezza completa del tubo Venturi. In tal caso, è possibile offrire un tubo Venturi classico "troncato", in cui la sezione divergente può essere troncata di circa il 35% della sua lunghezza senza modificare l'angolo divergente. Il diametro esterno della sezione divergente è inferiore al diametro interno D del tubo. La gola limita il flusso del fluido, provocando una caduta di pressione. Questa pressione differenziale si riferisce alla portata applicando l'equazione di Bernoulli. I coni di ingresso e di uscita angolati aiutano a controllare il recupero della pressione, rendendo il Venturi il più efficiente tra tutti i misuratori differenziali disponibili. Ciò si traduce in una minore perdita di pressione permanente e in una maggiore capacità rispetto ad altri misuratori differenziali delle stesse dimensioni. La perdita di pressione permanente è generalmente compresa tra il 5% e il 20% della pressione differenziale, a seconda delle dimensioni del foro selezionato
