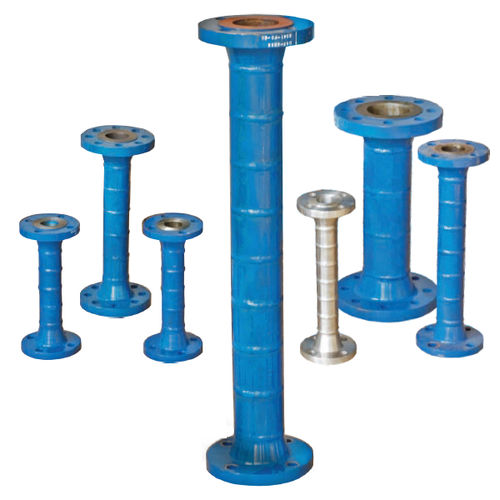

Flangia a orifizio

Gli orifizi di restrizione sono utilizzati per ridurre la pressione del fluido e sono progettati in modo diverso dalle piastre orifiziali utilizzate per misurare le portate. Sono progettati per scivolare tra le flange della tubazione. Sebbene i singoli orifizi di restrizione siano spesso sufficienti a soddisfare i requisiti, vi sono situazioni in cui le limitazioni dovute alle condizioni di processo rendono inaccettabili i singoli orifizi di restrizione. In tali situazioni, l'uso di restrizioni multiple in serie è una soluzione migliore. La considerazione principale nel caso di una restrizione multipla è la caduta di pressione. Questo vale sia che il fluido sia liquido o vapore/gas. Una maggiore perdita di carico implica velocità più elevate, con conseguenti problemi di vibrazioni e rumore. L'altra considerazione non riguarda solo la caduta di pressione massima consentita e riguarda in particolare il flusso di gas. Se le condizioni del processo indicano che si verificherà un flusso critico con l'uso di una singola piastra di restrizione, occorre evitare di operare ben oltre la caduta di pressione critica. Critica implica una caduta di pressione attraverso il dispositivo superiore al 50% della pressione assoluta a monte, a quel punto si raggiunge la velocità sonica La costruzione del gruppo orifizio multistadio comprende piastre orifizio a restrizione multipla separate da una distanza di un diametro di tubo e saldate con i tubi tra di loro. Il collegamento finale è adatto per la saldatura di testa o con flange terminali.
