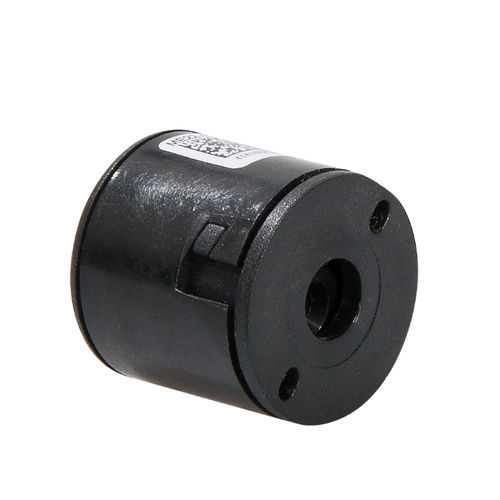

Encoder angolare incrementale MEC 22

ottico

Il MEC22 è un encoder ottico ad alta risoluzione ad albero cavo che può essere fissato rapidamente e facilmente su alberi motore di diverse dimensioni. L'encoder fornisce due uscite a onda quadra in quadratura (sfasate di 90 gradi) per il conteggio e le informazioni sulla direzione e un canale indice (un'uscita per ogni rivoluzione). La risoluzione dell'encoder è determinata dal numero di conteggi per rivoluzione (CPR). L'alimentazione e i segnali sono forniti da un connettore Molex a 5 pin. Caratteristiche - Dimensioni ridotte: 22,0 mm di diametro x 21,9 mm di lunghezza. - Montaggio rapido e semplice senza toccare i componenti sensibili - Uscita di quadratura a due canali (A / B) - Uscita di quadratura a due canali con indice (A - / B /1) - Alimentazione: 5 VDC - Tipo di uscita: Compatibile TTL - Circuito di uscita: pull-up - Risoluzione fino a 2048 CPR (conteggi per rivoluzione) - Diametro massimo dell'albero: 9,525 mm (3/8") - Conforme alla direttiva UE 2002/95/EG (RoHS)
