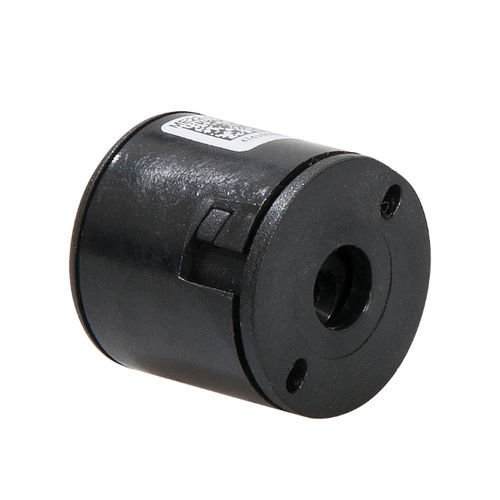

Encoder angolare incrementale MEC 22HRottico
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- incrementale
- Tecnologia
- ottico
- Temperatura di processo
Min.: -20 °C
(-4 °F)Max.: 85 °C
(185 °F)
Descrizione
Il MEC22HR è un encoder ottico ad alta risoluzione ad albero cavo che può essere fissato in modo semplice e rapido su alberi motore di diverse dimensioni
facilmente su alberi motore di diverse dimensioni.
L'encoder fornisce due uscite a onda quadra in quadratura (sfasate di 90 gradi) per il conteggio e le informazioni sulla direzione e un canale indice (un'uscita per ogni rivoluzione)
per il conteggio e le informazioni sulla direzione e un canale indice (un'uscita per ogni rivoluzione).
La risoluzione dell'encoder è determinata dal numero di conteggi per rivoluzione (CPR).
L'alimentazione e il signais sono forniti da un connettore Molex a 6 pin.
Caratteristiche
- Dimensioni ridotte: 22,0 mm di diametro x 21,9 mm di lunghezza.
- Montaggio rapido e semplice senza toccare i componenti sensibili
- Uscita di quadratura a due canali (A / B)
- Uscita di quadratura a due canali con indice (A / B /1)
- Alimentazione: 5 VDC
- Tipo di uscita: Compatibile TTL
- Circuito di uscita: pull-up
- Risoluzione fino a 8192 RCP (conteggi per rivoluzione)
- Diametro massimo dell'albero: 8,0 mm
- Conforme alla direttiva UE 2011/65/UE (RoHS)
---
