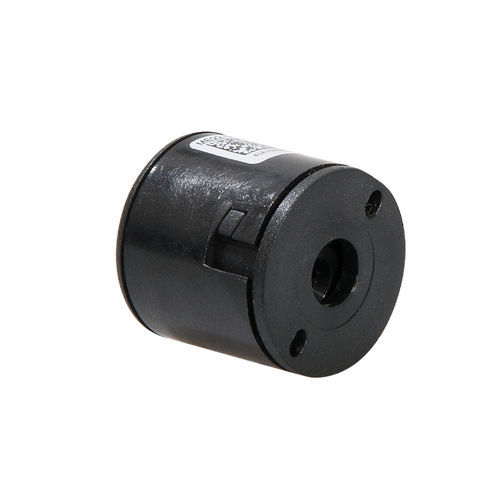

Encoder angolare incrementale MEM 22 IE

magnetico

Il MEM 22 è un encoder magnetico incrémental. Si tratta di un encoder ad albero cavo affidabile e a basso costo che può essere fissato rapidamente e facilmente su alberi motore di diverse dimensioni. L'encoder è stato sviluppato per motori brushless, applicazioni di retroazione del motore e controllo della velocità di rotazione controllo della velocità di rotazione. Il MEM 22 è un sistema in tempo reale per applicazioni ad alta velocità e in ambienti difficili ambienti gravosi. L'encoder fornisce due uscite a onda quadra in quadratura (sfasate di 90 gradi) per il conteggio e le informazioni di direzione per il conteggio e le informazioni sulla direzione e un canale indice (un'uscita per ogni rivoluzione). La risoluzione dell'encoder è determinata dal numero di conteggi per rivoluzione (CPR). In opzione, l'encoder è disponibile anche con signais di commutazione UVW (1 -16 coppie di poli). L'alimentazione è selezionabile in un'ampia gamma di tensioni (da 5 V a 30 V). L'alimentazione e i signais sono forniti da un connettore Molex a 6 o 8 pin. Caratteristiche ♦ Canali di uscita: - 2 - (quadratura) - + - 1 - canale indice opzionalmente: - UVW - commutazione - signais ♦ Tipo di uscita: Compatibile TTL o HTL ♦ Risoluzione: fino a 1024 CPR (conteggi per rivoluzione) opzionalmente: fino a 16 coppie di poli ♦ Alimentazione: 5-30 VDC ♦ Montaggio facile e veloce diametro massimo dell'albero: 8,0 mm ♦ Conforme alla direttiva UE 2011/65/EG (RoHS)
