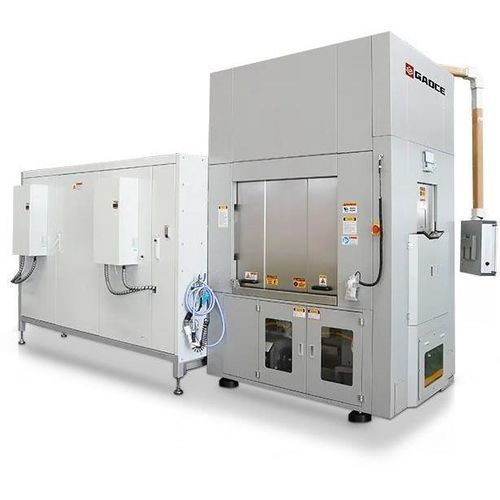

Macchina da taglio a filo GC-800XC

per silicio monocristallinodi wafercon software di controllo

Introduzione del prodotto
Macchina progettata per la fase di taglio nella produzione di wafer in silicio cristallino, lanciata a novembre 2024. Il design con interasse regolabile e ridotto supporta diversi formati di wafer/asta (16X / 18X / 210 / 220 / 230 mm) e risponde alle esigenze delle nuove celle (HJT, TOPCon) quali grandi dimensioni, fetta sottile, mezze celle e wafer rettangolari.

Caratteristiche principali
Il GC-800XC adotta una nuova disposizione dell'area di taglio con una capacità massima di carico del lingotto di silicio di 950 mm. La configurazione di taglio consente modalità di interasse multigetto su 315 mm – 370 mm – 400 mm – 455 mm con velocità del filo fino a 2600 m/min. Un sistema di tracciamento filo leggero e ad alta precisione riduce le fluttuazioni di tensione; la tensione aggiuntiva macchina è < 1 N e il tasso complessivo di rottura del filo è < 5 %. Supporta il taglio stabile con diametri del filo di 18 μm e inferiori, presenta un basso consumo energetico complessivo e offre più interfacce di automazione per controllo di produzione intelligente e basato sui dati.

Parametri del prodotto
Dimensione del lingotto di silicio: □166 ~ □230 × LMax.950 mm (compatibile con mezza wafer)
Velocità massima di linea: 2600 m/min
Interasse: 315 ~ 455 mm
Capacità di stoccaggio (filo): 240 km
Dimensioni dell'apparecchiatura (circa): 5110 × 2481 × 3275 mm
Peso dell'apparecchiatura (circa): 12.500 kg

Specifiche tecniche

• Nome modello: GC-800XC
• Applicazione: fase di taglio per la produzione di wafer in silicio cristallino
• Capacità massima di carico del lingotto: 950 mm
• Dimensioni supportate: □166 ~ □230; supporta 16X/18X/210/220/230 mm e mezza wafer
• Velocità del filo (velocità massima): 2600 m/min
• Modalità interasse: multigetto 315 mm – 370 mm – 400 mm – 455 mm
• Tensione aggiuntiva macchina: < 1 N
• Tasso complessivo di rottura del filo: < 5 %
• Capacità diametro filo: taglio stabile a 18 μm e inferiori
• Capacità di stoccaggio (filo): 240 km
• Dimensioni dell'apparecchiatura (circa): 5110 × 2481 × 3275 mm
• Peso dell'apparecchiatura (circa): 12.500 kg
• Caratteristiche: sistema di tracciamento filo leggero e ad alta precisione, basso consumo energetico, interfacce di automazione per produzione intelligente e controllo guidato dai dati
