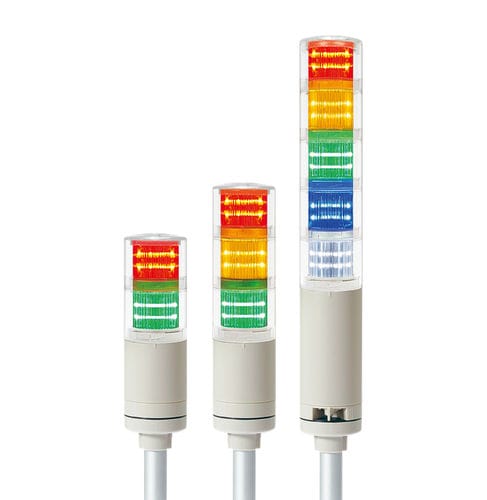

Colonna luminosa LED QTC50L

lampeggiantepermanentea 5 colori

Panoramica prodotto
Segnalatore a torre LED per montaggio su palo Ø50 mm per applicazioni industriali. Disponibile in 1–5 moduli con modalità fissa o fissa/lampeggiante. Varianti QTCA con lente e copertura integrate per un aspetto pulito. Cicalino integrato opzionale (max. 85 dB) e opzioni cicalino a 2 toni o ad alta potenza.

Caratteristiche principali

• Segnalatore modulare LED fisso / lampeggiante
• Lente interna separata con filtro colore per un segnale nitido
• Struttura a bloccaggio che consente aggiunta moduli e riorganizzazione colori senza utensili
• Tipo QTCA con lente e copertura integrate per finitura estetica
• Filtro traslucido per ridurre l'abbagliamento a dispositivo spento
• Varie staffe disponibili per montaggio su palo
• Cicalino integrato opzionale con volume regolabile (max. 85 dB a 1 m)
• Opzioni cicalino 2 toni e ad alto volume (~100 dB)
• Compatibile con ingressi NPN/PNP; supporta NPN open‑collector per connessione diretta PLC
• Frequenza lampeggio: 60–80 lampeggi/min
• Temperatura esercizio: -30°C a +50°C
• Grado di protezione: IP65 (standard), IP54 (tipo con cicalino)
• Pre‑cablaggio standard; connettore M12 opzionale
• Modello 24 VDC certificato UL disponibile
• Norme: CE, UL; conforme RoHS

Specifiche prodotto (sintesi)

• Modelli: QTC50L / QTC50L‑BZ / QTC50LF / QTC50LF‑BZ / QTCA50L / QTCA50L‑BZ / QTCA50LF / QTCA50LF‑BZ
• Moduli: 1–5
• Tensioni: DC12V / DC24V / AC110–220V (AC campo libero 100–240V)
• Certificazioni: CE, UL (UL elencato per DC24V)
• Peso indicativo: 0,35 kg (1 modulo DC) / 0,45 kg (1 modulo AC) fino a 0,69–0,79 kg (5 moduli)
• Colori per modulo: R = Rosso, A = Ambra, G = Verde, B = Blu, W = Bianco

Consumo elettrico (per 1 modulo)

• Corrente sorgente luminosa: DC12V = 90 mA | DC24V = 70 mA | AC110–220V = max. 55 mA
• Corrente cicalino: DC12V = 40 mA | DC24V = 75 mA | AC110–220V = max. 55 mA

Combinazioni sonore (standard / esempi)

• 1 suono: "Pi-- Pi--" (lento)
• 2 suoni (personalizzato): "Pi--- Pi---" (moderato); "Pi pi pi" (breve)
• Suono continuo (personalizzato): "Pi---" (continuo)

Dimensioni e materiali

• Diametro: Ø50 mm
• Altezza: 344–592 mm a seconda dei moduli
• Materiali: Lente – PC; Lente interna – PC; Corpo – ABS; Palo – Alluminio

Ambiente e conformità

• Temperatura di esercizio: -30°C a +50°C
• Protezione: IP65 (standard) / IP54 (tipo con cicalino)
• Certificazioni: CE, UL; conforme RoHS

Caratteristiche tecniche

• Serie / Modello: Serie QTC / QTCA — varianti QTC50L / QTCA50L (fisso, fisso con cicalino, fisso/lampeggiante, fisso/lampeggiante con cicalino)
• Montaggio: Montaggio su palo (Ø50 mm)
• Modalità luminose: Fisso, Fisso/Lampeggiante
• Compatibilità ingressi: Pilotaggio transistor NPN / PNP; connessione diretta PLC con NPN open‑collector
• Cablatura: Pre‑cablaggio standard; connettore M12 opzionale
• Opzioni disponibili: Cicalino integrato (volume regolabile), cicalino 2 toni, cicalino ad alto volume, versione QTCA con lente integrata, modello 24 VDC certificato UL
