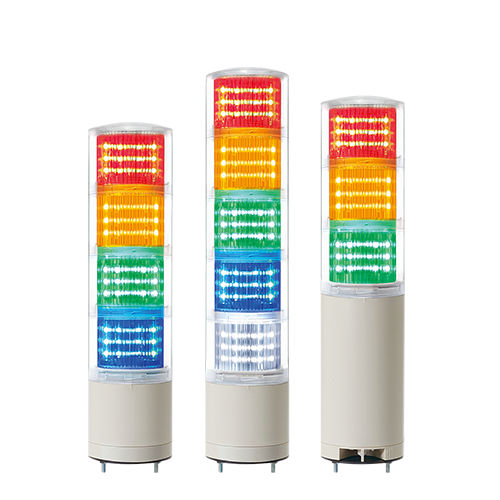

Colonna luminosa LED QTC70ML

lampeggiantepermanentea 2 colori

Panoramica
Torretta modulare di segnalazione LED Ø70 mm, disponibile in modalità fissa o lampeggiante. Cicalino integrato opzionale (standard fino a 85 dB). Opzioni di tensione e varianti di protezione IP disponibili.

Caratteristiche del prodotto

• Torretta LED modulare con modalità fissa/lampeggiante e assemblaggio a bloccaggio (aggiunta/modifica dei moduli senza utensili)
• Lente filtrante interna separata per una migliore visibilità del segnale
• Tipo QTCA: lente e copertura integrate per un aspetto semplificato
• Filtro traslucido per una visione confortevole a luce spenta
• Cicalino integrato: standard Max.85 dB a 1 m; opzionale 100 dB o cicalino a 2 suoni
• Compatibile con ingressi NPN open-collector per connessione diretta a PLC (tipi PNP indicati)
• Frequenza lampeggio: 60–80 lampeggi/min
• Temperatura di esercizio: -30°C a +50°C
• Pre-cablata di serie; connettore M12 disponibile su richiesta
• Certificazioni: CE, UL; conforme RoHS

Specifiche (sommario)
Modelli/varianti: QTC70ML; QTC70ML-BZ (con cicalino integrato); QTC70MLF (fissa/lampeggiante); QTC70MLF-BZ; QTCA70ML; QTCA70ML-BZ; QTCA70MLF; QTCA70MLF-BZ

Colonne: Livello | Tensione (DC12V / DC24V / AC110V-220V) | Certificazioni | Peso (DC12V / DC24V / AC) | Colore(i)
1 | DC12V / DC24V / AC110V-220V | CE, UL | 0,44 kg / 0,44 kg / 0,54 kg | R - Rosso
2 | DC12V / DC24V / AC110V-220V | CE, UL | 0,58 kg / 0,58 kg / 0,68 kg | R - Rosso; A - Ambra; G - Verde
3 | DC12V / DC24V / AC110V-220V | CE, UL | 0,79 kg / 0,79 kg / 0,89 kg | R - Rosso; A - Ambra; G - Verde
4 | DC12V / DC24V / AC110V-220V | CE, UL | 0,94 kg / 0,94 kg / 1,04 kg | R - Rosso; A - Ambra; G - Verde; B - Blu
5 | DC12V / DC24V / AC110V-220V | CE, UL | 1,09 kg / 1,09 kg / 1,19 kg | R - Rosso; A - Ambra; G - Verde; B - Blu; W - Bianco

Elettrico / Corrente (per 1 livello)
Corrente sorgente luminosa (1 livello): DC12V = 105 mA; DC24V = 70 mA; AC110V–220V = Max.60 mA
Corrente cicalino: DC12V = 40 mA; DC24V = 75 mA; AC110V–220V = Max.55 mA

Suono / Tonalità
Cicalino integrato standard: esempio di schema intermittente “Pi-- Pi--” lento. Disponibili opzioni a 2 suoni e tono continuo.

Materiali
Lente: PC; Lente interna: PC; Scocca: ABS

Accessori (tipici)

• TWS80 (staffa di montaggio)
• TWA80 (staffa di montaggio)

Note
I modelli AC hanno un intervallo di tensione libero 100–240 V. Modello UL disponibile per DC24V.

Specifiche tecniche

• Brand: Qlight
• Serie: QTC / QTCA
• Denominazione modello: QTC70ML (varianti includono QTCA70ML e versioni con cicalino/lampeggio)
• Diametro: Ø70 mm
• Altezza (a seconda dei moduli): 126–399 mm (tipico)
• Opzioni di tensione: DC12V, DC24V, AC110V–220V (AC free-voltage 100–240V)
• Frequenza lampeggio: 60–80 lampeggi/min
• Volume cicalino: standard fino a 85 dB a 1 m; opzionale 100 dB e 2 suoni
• Grado di protezione: IP65 (standard); IP54 (cicalino integrato)
• Temperatura di esercizio: -30°C a +50°C
• Compatibilità ingresso: NPN open-collector (tipi PNP indicati)
• Pre-cablata di serie; connettore M12 su richiesta
• Certificazioni: CE, UL; conforme RoHS
• Materiali: Lente / lente interna - PC; Scocca - ABS
