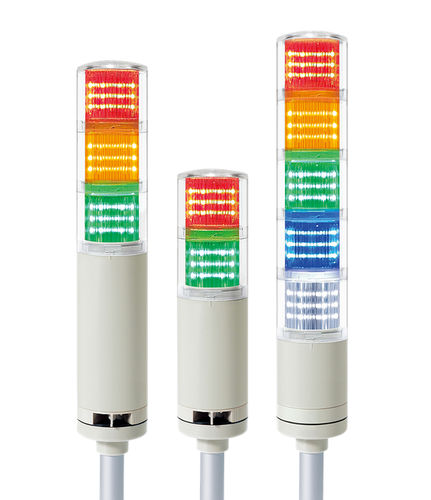

Colonna luminosa LED QTC60L

lampeggiantepermanentea 2 colori

Panoramica

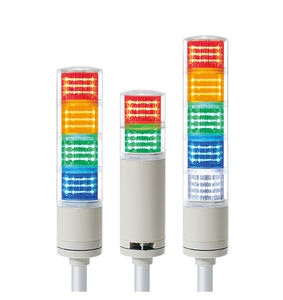

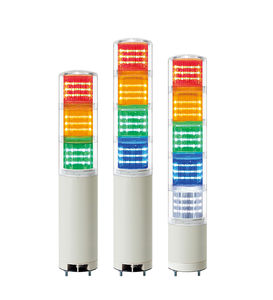

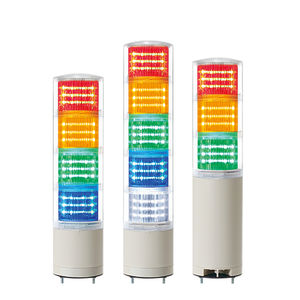

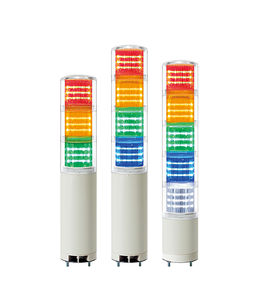

Segnalatore a torre LED Ø60 mm per montaggio su palo (QTC60L / QTCA60L) disponibile nelle versioni fisso e fisso/lampeggiante. Opzioni con cicalino integrato e configurazioni a più livelli per segnalazione visiva e acustica.

Caratteristiche del prodotto

• Torre modulare LED con struttura a blocco che consente aggiunta/rimozione dei moduli senza utensili
• Lente filtrante colore interna posizionata all'interno della lente esterna per migliorare la chiarezza del segnale
• Versioni QTCA con lente e copertura integrate per un aspetto semplificato
• I filtri traslucidi riducono l'abbagliamento quando l'unità è spenta, facilitando l'ispezione ravvicinata
• Diverse staffe per montaggio su palo per adattarsi alla posizione di installazione
• Cicalino integrato disponibile (standard fino a 85 dB a 1 m); opzioni a doppio suono e ad alta potenza (100 dB)
• Compatibile con ingresso pilotato da transistor NPN open‑collector per collegamento diretto PLC
• Frequenza lampeggio: 60–80 flash/min
• Intervallo di temperatura di esercizio: -30°C a +50°C
• Grado di protezione: IP65 (standard); IP54 (versione con cicalino integrato)
• Cablato di serie; connettore M12 disponibile su richiesta
• Modello UL listato in 24 VDC disponibile
• Certificazioni: CE, UL; conforme a RoHS

Specifiche del prodotto

• Numeri di modello: QTC60L / QTC60L-BZ (Fisso / Fisso con cicalino) / QTC60LF / QTC60LF-BZ (Fisso/Lampeggiante / Fisso/Lampeggiante con cicalino) / QTCA60L / QTCA60L-BZ / QTCA60LF / QTCA60LF-BZ
• Diametro: Ø60 mm
• Altezza (a seconda dei livelli e del palo): 352–635 mm
• Opzioni di tensione: DC12V, DC24V, AC110V–220V (range AC 100–240V)
• Grado di protezione: IP65 (standard) / IP54 (versione con cicalino)
• Colori disponibili per livello: Rosso, Ambra, Verde, Blu, Bianco

Corrente sorgente luminosa / cicalino (base 1 livello)

• DC12V: sorgente luminosa 105 mA; cicalino 40 mA
• DC24V: sorgente luminosa 70 mA; cicalino 75 mA
• AC110V–220V: sorgente luminosa max. 60 mA; cicalino max. 55 mA

Combinazione di toni (prodotto standard)

• 1 tono buzzer: 'Pi-- Pi--' (lento)
• 2 toni (personalizzato): 'Pi--- Pi---' (moderato) e 'Pi pi pi' (breve)
• Buzzer continuo 'Pi-' disponibile come opzione personalizzata

Accessori

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Specifiche tecniche

• Materiali: Lente - PC; Lente interna - PC; Scocca - ABS; Palo - Alluminio
• Pesi per livello (DC12V / DC24V / AC110V–220V): 1 livello 0,43 kg / 0,43 kg / 0,53 kg; 2 livelli 0,52 kg / 0,52 kg / 0,62 kg; 3 livelli 0,60 kg / 0,60 kg / 0,70 kg; 4 livelli 0,69 kg / 0,69 kg / 0,79 kg; 5 livelli 0,77 kg / 0,77 kg / 0,87 kg
• Livello sonoro cicalino: fino a 85 dB (standard); opzioni 100 dB o doppia tonalità
• Montaggio: montaggio su palo con varie staffe; moduli rimovibili/aggiungibili senza utensili tramite struttura a blocco
• Connettore: cablato di serie; opzione connettore M12
• Certificazioni: CE, UL (opzione 24 VDC listata UL); conforme a RoHS
