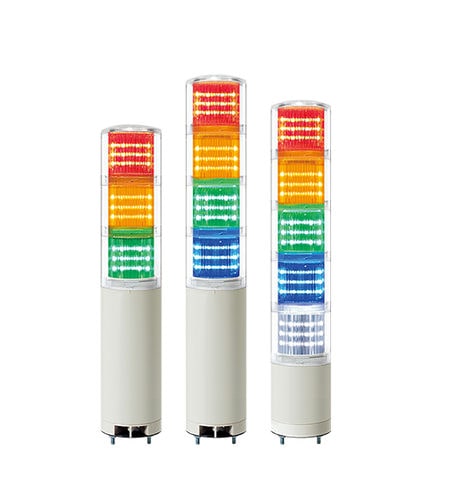

Colonna luminosa LED QTC60ML

lampeggiantepermanentea 2 colori

Overview
Torre di segnalazione LED Ø60 mm per montaggio diretto QTC60ML / QTCA60ML. Design modulare con lente esterna trasparente e filtro colore interno per migliorare la chiarezza del segnale. Segnalatore acustico integrato opzionale (max. 85 dB) e varianti per alimentazione AC/DC.

Key features

• Torri di segnalazione LED modulari in modalità fissa e lampeggiante
• Filtro colore interno separato all'interno della lente esterna per indicazione chiara
• Aggiunta/sostituzione dei moduli senza utensili tramite struttura di tipo Lock
• Tipo QTCA: lente e copertura integrati per un aspetto esterno semplificato
• Filtro traslucido per una visualizzazione confortevole a breve distanza quando spento
• Segnalatore acustico integrato disponibile: standard max. 85 dB a 1 m; opzioni a 2 suoni e ad alta potenza (100 dB)
• Compatibile con ingresso transistor NPN open-collector (collegamento diretto al PLC)
• Frequenza di lampeggio: 60–80 lampeggi/min
• Temperatura ambiente di esercizio: -30 °C a +50 °C
• Grado di protezione: tipo standard IP65; tipo con segnalatore acustico integrato IP54
• Pre-cablato di serie; connettore M12 disponibile su richiesta
• Modelli 24VDC certificati UL disponibili su richiesta
• Certificazioni: CE, UL; conforme RoHS

Materials

• Lente: PC
• Lente interna: PC
• Scocca: ABS

Product specifications (selected rows)
Model | Layer | Voltage | Certificates | Weight | Color
QTC60ML / QTCA60ML (varianti: Fissa, Fissa con segnalatore, Fissa/Lampeggiante, Fissa/Lampeggiante con segnalatore) | 1 | DC12V / DC24V / AC110V–220V | CE, UL | 0,28 kg (typ.) | R-Red
QTC60ML / QTCA60ML | 2 | DC12V / DC24V / AC110V–220V | CE, UL | 0,36 kg (typ.) | R-Red, G-Green
QTC60ML / QTCA60ML | 3 | DC12V / DC24V / AC110V–220V | CE, UL | 0,45 kg (typ.) | R-Red, A-Amber, G-Green
QTC60ML / QTCA60ML | 4 | DC12V / DC24V / AC110V–220V | CE, UL | 0,53 kg (typ.) | R-Red, A-Amber, G-Green, B-Blue
QTC60ML / QTCA60ML | 5 | DC12V / DC24V / AC110V–220V | CE, UL | 0,61 kg (typ.) | R-Red, A-Amber, G-Green, B-Blue, W-White

Light source / buzzer current (based on 1 layer)
Voltage | Light source current (1 layer) | Buzzer current
DC12V | 105 mA | 40 mA
DC24V | 70 mA | 75 mA
AC110V–220V | Max. 60 mA (light) | Max. 55 mA (buzzer)

Sound tone combinations (standard)

• 1 suono: Pi-- Pi-- (lento)
• 2 suoni (personalizzabili): Pi--- Pi--- (moderato); Pi pi pi (breve)
• Segnalatore continuo (personalizzabile): Pi--- continuo

Accessories (examples)

• TWS45 (staffa a parete/angolo)
• TWA45 (staffa a parete)

Notes

• I modelli AC supportano un intervallo di tensione libera di 100–240V
• UL Listed: variante DC24V disponibile

Technical specifications

• Denominazione commerciale: QTC60ML / QTCA60ML
• Diametro: Ø60 mm
• Altezza (assemblata): 126–399 mm a seconda del numero di livelli e della configurazione
• Tensioni di esercizio: DC12V, DC24V, AC110V–220V (intervallo AC 100–240V)
• Corrente sorgente luminosa (per 1 livello): DC12V 105 mA, DC24V 70 mA, AC max. 60 mA
• Corrente segnalatore: DC12V 40 mA, DC24V 75 mA, AC max. 55 mA
• Volume segnalatore: standard fino a 85 dB a 1 m; opzioni fino a 100 dB e tipi a 2 suoni
• Frequenza di lampeggio: 60–80 lampeggi/min
• Temperatura di esercizio: -30 °C a +50 °C
• Grado di protezione: IP65 (standard), IP54 (tipo con segnalatore integrato)
• Materiali: lente PC, lente interna PC, scocca ABS
• Pre-cablato standard; connettore M12 opzionale
• Certificazioni: CE, UL; conforme RoHS
• Peso tipico per livelli: 1 livello ~0,28 kg; 2 livelli ~0,36 kg; 3 livelli ~0,45 kg; 4 livelli ~0,53 kg; 5 livelli ~0,61 kg
