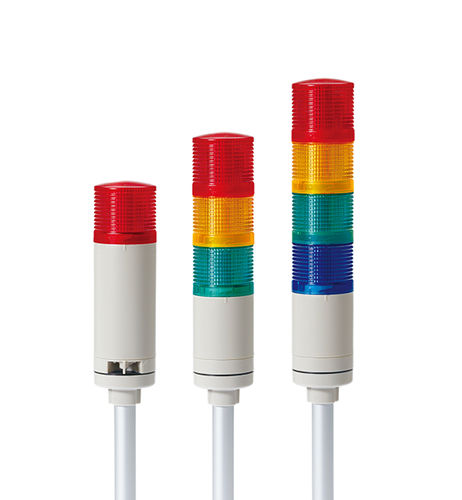

Colonna luminosa LED QTG50L

permanentelampeggiantea 2 colori

Panoramica del prodotto

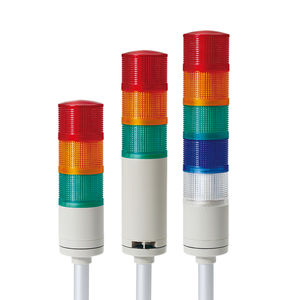

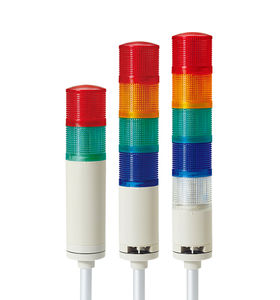

QTG50L / QTGA50L sono torri segnaletiche LED modulari Ø50 mm per montaggio su tubo, disponibili in versioni fissa e fissa/lampeggiante. La variante QTGA presenta lente e copertura integrate per un aspetto più semplice. Le versioni con avvisatore acustico forniscono allarmi sonori fino a 85 dB (standard); sono disponibili opzioni ad alta potenza.

Caratteristiche principali

• Torre segnaletica LED modulare a più strati (opzioni fissa e lampeggiante)
• Lente diffusiva colorata per ottima visibilità a distanza
• Interfaccia tipo LOCK tra i moduli per aggiungere o riordinare gli strati senza attrezzi
• QTGA: lente e copertura integrate per un aspetto lineare
• Diverse staffe per montaggio su tubo disponibili in base alle esigenze di installazione
• Uscita avvisatore: fino a 85 dB a 1 m (standard); opzione 100 dB disponibile
• Ingressi compatibili con uscita transistor NPN open-collector per connessione diretta PLC (PNP supportato)
• Frequenza lampeggio: 60–80 lampeggi/min
• Temperatura ambiente di esercizio: -30°C a +50°C
• Grado di protezione: IP65 (standard); IP54 (versioni con avvisatore integrato)
• Pre-cablato come standard; connettore M12 disponibile su richiesta
• Modello 24 VDC con UL disponibile opzionalmente; conformità CE e RoHS

Punti principali / Specifiche brevi
Tipo montaggio su tubo Ø50 mm; torri LED fissa/lampeggiante; Avvisatore: max. 85 dB (a 1 m).

Modello / Strati / Tensione / Certificati / Peso / Colori (riassunto)

• 1 strato — QTG50L / QTGA50L | DC12V / DC24V / AC110V–220V | CE, UL (modelli selezionati) | 0,34 kg (DC) / 0,44 kg (AC) | R (Rosso)
• 2 strati — varianti QTG50L | DC12V / DC24V / AC110V–220V | CE, UL | 0,43 kg (DC) / 0,53 kg (AC) | R, G
• 3 strati — varianti QTG50L | DC12V / DC24V / AC110V–220V | CE, UL | 0,51 kg (DC) / 0,61 kg (AC) | R, A (Ambra), G
• 4 strati — varianti QTG50L | DC12V / DC24V / AC110V–220V | CE, UL | 0,60 kg (DC) / 0,70 kg (AC) | R, A, G, B (Blu)
• 5 strati — varianti QTG50L | DC12V / DC24V / AC110V–220V | CE, UL | 0,68 kg (DC) / 0,78 kg (AC) | R, A, G, B, W (Bianco)

Sorgente luminosa / Corrente avvisatore (per 1 strato)

• DC12V — Sorgente luminosa: 90 mA; Avvisatore: 40 mA
• DC24V — Sorgente luminosa: 70 mA; Avvisatore: 75 mA
• AC110V–220V — Sorgente luminosa: max. 55 mA; Avvisatore: max. 55 mA

Combinazioni tonalità (prodotto standard)

• Modelli di suono standard (es.: intermittente, intermittente lento)
• Tonalità e pattern personalizzabili su richiesta
• Opzione avvisatore ad alta intensità (es. 100 dB) disponibile come personalizzazione

Note aggiuntive

• I modelli AC supportano un ampio intervallo di ingresso (100–240 V)
• Opzione UL disponibile per modelli DC24V selezionati
• Connettore M12 disponibile su richiesta; unità spedite pre-cablate come standard

Specifiche tecniche

• Serie / Modelli: QTG50L, QTG50L-BZ (con avvisatore integrato), QTG50LF (fissa/lampeggiante), QTG50LF-BZ, QTGA50L, QTGA50L-BZ, QTGA50LF, QTGA50LF-BZ
• Diametro: Ø50 mm
• Altezza: circa 344–592 mm (varia in base al numero di strati)
• Materiale lente: policarbonato (PC)
• Materiale scocca: ABS
• Materiale tubo: alluminio
• Grado di protezione: IP65 (standard); IP54 (versioni con avvisatore integrato)
• Temperatura di esercizio: -30°C a +50°C
• Frequenza lampeggio: 60–80 lampeggi/min
• Montaggio: montaggio su tubo con più opzioni di staffe
• Compatibilità ingressi: pilotaggio transistor NPN open-collector (PNP supportato)
• Opzioni di alimentazione: DC12V, DC24V, AC110V–220V (AC supporta 100–240V)
• Certificazioni: CE, UL (modelli selezionati), RoHS
