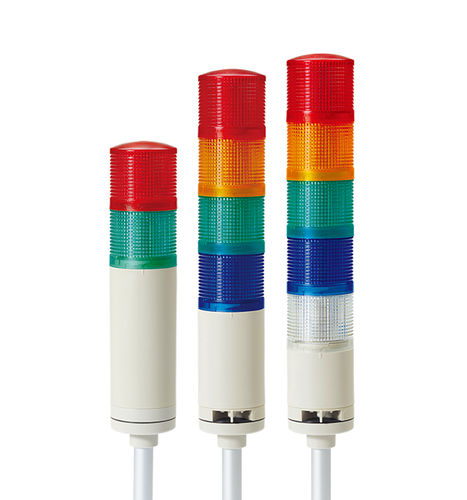

Colonna luminosa LED QTG60L

lampeggiantepermanentea 2 colori

Panoramica
Torretta luminosa LED modulare per montaggio su palo, modelli QTG60L/QTGA60L, diametro Ø60 mm, disponibile in versioni fisse e fisse/lampeggianti con opzione buzzer.

Caratteristiche principali

• Struttura modulare che consente di aggiungere/rimuovere moduli e riorganizzare i colori senza utensili grazie all'accoppiamento tipo LOCK.
• Lente in PC con diffusione colore per buona visibilità a distanza.
• Le versioni QTGA prevedono lente/coperchio integrati per un aspetto semplificato.
• Configurazioni per montaggio su palo con diverse staffe per adattarsi alle esigenze di installazione.
• Opzioni buzzer: buzzer integrato (volume regolabile) fino a Max.85dB a 1 m; buzzer ad alta potenza (100dB) e varianti a due toni disponibili su richiesta.
• Compatibile con ingressi transistor NPN open-collector (supporta connessione diretta a PLC); disponibili anche versioni PNP.
• Frequenza lampeggio: 60–80 flashes/min. Temperatura di esercizio: -30°C a +50°C.
• Grado di protezione: IP65 (standard); IP54 (versione con buzzer integrato). Cablaggio preinstallato di serie; connettore M12 disponibile su richiesta.

Materiali e dimensioni

• Lente: PC (policarbonato).
• Scocca: ABS.
• Palo: alluminio.
• Diametro: Ø60 mm.
• Altezza (in base alla configurazione): 352–635 mm.

Modelli / varianti

• QTG60L — Fisso
• QTG60L-BZ — Fisso con buzzer integrato
• QTG60LF — Fisso/Lampeggiante
• QTG60LF-BZ — Fisso/Lampeggiante con buzzer integrato
• QTGA60L — Fisso (lente/coperchio integrati)
• QTGA60L-BZ — Fisso con buzzer integrato
• QTGA60LF — Fisso/Lampeggiante (lente/coperchio integrati)
• QTGA60LF-BZ — Fisso/Lampeggiante con buzzer integrato

Accessori (montaggi & staffe)

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Note

• I modelli AC accettano un intervallo di tensione ampio (100V–240V).
• Modello 24VDC UL-listed disponibile su richiesta.
• Cablaggio preinstallato di serie; connettore M12 opzionale su richiesta.

Specifiche tecniche

• Tensioni disponibili: DC12V, DC24V, AC110V–220V (AC: 100V–240V).
• Grado di protezione: IP65 (standard), IP54 (versione con buzzer).
• Temperatura di funzionamento: -30°C a +50°C.
• Frequenza di lampeggio: 60–80 flashes/min.
• Corrente sorgente luminosa (1 livello): DC12V = 0.105A; DC24V = 0.070A; AC110–220V = Max.0.060A.
• Corrente buzzer (1 livello): DC12V = 0.040A; DC24V = 0.075A; AC110–220V = Max.0.055A.
• Peso indicativo per livelli (DC12V / DC24V / AC110–220V): 1 livello = 0.26kg / 0.26kg / 0.36kg; 2 livelli = 0.34kg / 0.34kg / 0.44kg; 3 livelli = 0.43kg / 0.43kg / 0.53kg; 4 livelli = 0.51kg / 0.51kg / 0.61kg; 5 livelli = 0.59kg / 0.59kg / 0.69kg.
• Colori disponibili per numero di livelli: 1 livello: R (Rosso); 2 livelli: R, G (Verde); 3 livelli: R, A (Ambra), G; 4 livelli: R, A, G, B (Blu); 5 livelli: R, A, G, B, W (Bianco).
• Certificazioni: CE, UL (opzione UL per modello 24VDC); conforme RoHS.
