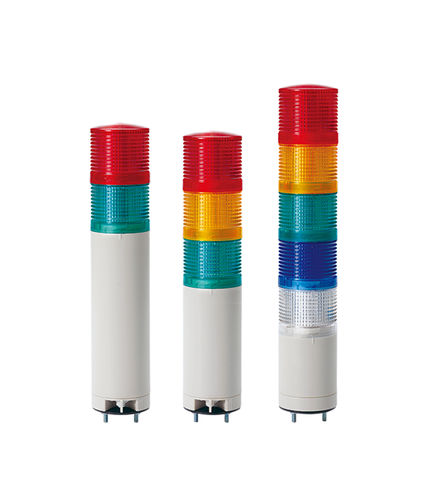

Colonna luminosa LED QTG50ML

lampeggiantepermanentea 2 colori

Panoramica
Segnalatore a torre LED modulare Ø50 mm per indicazione fissa o lampeggiante. Disponibile nelle varianti QTG (standard) e QTGA (lente/copertura integrata). Opzionale buzzer integrato (Max. 85 dB a 1 m) e varianti ad alta potenza disponibili.

Caratteristiche del prodotto

• Struttura modulare: aggiunta/rimozione di moduli e modifica dell'ordine dei colori senza attrezzi tramite struttura di tipo Lock.
• Lente diffusore di colore speciale per migliore visibilità a distanza.
• Modalità selezionabili: fisso (continuo) o lampeggiante; frequenza tipica 60–80 flashes/min.
• Variante QTGA con lente/copertura integrata per un aspetto semplificato.
• Buzzer opzionale: Max. 85 dB a 1 m; disponibili opzioni ad alta potenza (100 dB) e buzzer con controllo volume.
• Compatibilità ingresso con transistor NPN open-collector (connessione diretta a PLC); supportate anche varianti PNP.
• Precablato di serie; connettore M12 disponibile su richiesta.

Elettrico / Meccanico
Opzioni di tensione: DC 12 V, DC 24 V, AC 110–220 V (modelli AC specificati AC110–220 V; intervallo di utilizzo AC 100–240 V per tipi a tensione libera). Diametro: Ø50 mm. Altezza installata: circa 116–364 mm a seconda del numero di livelli.
Corrente sorgente luminosa (per 1 livello): DC12 V = 90 mA; DC24 V = 70 mA; AC110–220 V = Max. 55 mA. Corrente buzzer: DC12 V = 40 mA; DC24 V = 75 mA; AC110–220 V = Max. 55 mA.
Materiali: Lente = Policabornato (PC); Scocca = ABS. Classe di protezione: IP65 (standard) / IP54 (versione con buzzer integrato). Temperatura di esercizio: -30°C a +50°C.

Varianti di modello (esempi mostrati in questa pagina)

• QTG50ML — Fisso
• QTG50ML-BZ — Fisso con buzzer integrato
• QTG50MLF — Fisso/Lampeggiante
• QTG50MLF-BZ — Fisso/Lampeggiante con buzzer integrato
• QTGA50ML — Variante QTGA (lente/copertura integrata)
• QTGA50ML-BZ, QTGA50MLF, QTGA50MLF-BZ — ulteriori varianti QTGA

Colori & Livelli
Colori LED standard per livello: R (Red), A (Amber), G (Green), B (Blue), W (White). Configurabile da 1 a 5 livelli; peso e dimensioni dipendono dal numero di livelli e dalle opzioni.

Certificazioni & Conformità

• Conforme CE.
• Elencato UL per modelli DC24 V selezionati.
• Conforme RoHS.

Caratteristiche / specifiche tecniche

• Serie: QTG / QTGA (tipo montaggio diretto Ø50 mm).
• Protezione: IP65 (standard) / IP54 (tipo con buzzer integrato).
• Intervallo di temperatura di esercizio: -30°C a +50°C.
• Frequenza di lampeggio (modelli lampeggianti): 60–80 flashes/min.
• Corrente sorgente luminosa (1 livello): DC12 V = 90 mA; DC24 V = 70 mA; AC110–220 V = Max. 55 mA.
• Corrente buzzer (se applicabile): DC12 V = 40 mA; DC24 V = 75 mA; AC110–220 V = Max. 55 mA.
• Pesi tipici (esempi): 1 livello DC ≈ 0.19 kg; 2 livelli ≈ 0.27 kg; 3 livelli ≈ 0.36 kg; 4 livelli ≈ 0.44 kg; 5 livelli ≈ 0.53 kg (valori variabili in base alle opzioni).
• Materiali: Lente = PC; Scocca = ABS.
• Cablatura: Precablato di serie; opzione connettore M12 disponibile.
• Configurazioni opzionali: buzzer integrato, buzzer ad alta potenza, connettore M12, modello 24 VDC con certificazione UL.
