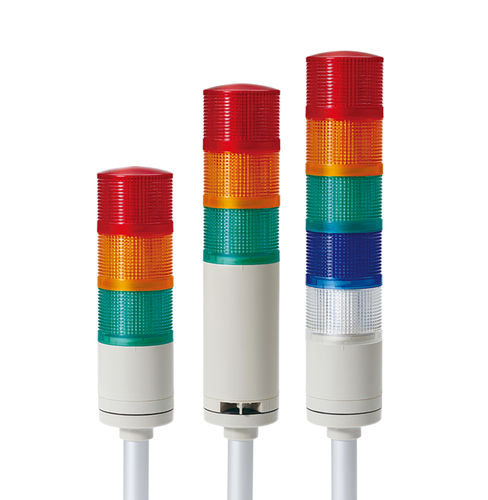

Colonna luminosa LED QTG70L

lampeggiantepermanentea 5 colori

Panoramica
Serie di segnalatori a torre LED modulari Ø70 mm per montaggio su palo QTG70L / QTGA70L, disponibili in versione continua o lampeggiante; buzzer e accessori di fissaggio opzionali.

Caratteristiche principali

• Design modulare che consente l'impilamento di moduli LED in modalità continua o lampeggiante per segnalazione multilivello.
• Lenti diffusrici speciali per elevata visibilità a distanza.
• Struttura tipo Lock che permette l'aggiunta/rimozione dei moduli e la riorganizzazione dei colori senza utensili.
• Le versioni QTGA presentano lente e copertura integrate per un aspetto compatto.
• Diverse opzioni di supporto e staffe per adattare l'installazione al sito.
• Buzzer opzionale: buzzer integrato fino a Max.85dB a 1 m; buzzer ad alta potenza (100dB) disponibile su richiesta.
• Supporto per collegamento diretto a PLC tramite ingresso transistor NPN a collettore aperto; compatibilità NPN/PNP indicata da icone.
• Frequenza di lampeggio: 60–80 flash/min.
• Temperatura ambiente di esercizio: -30°C ÷ +50°C.

Dettagli prodotto

• Opzioni di tensione: DC12V, DC24V, AC110V–220V (i modelli AC supportano AC100V–240V).
• Dimensioni: Diametro Ø70 mm; altezza variabile in base al numero di moduli (vedere specifiche).
• Materiali: Lente - PC; Scocca - ABS; Palo - Alluminio.
• Grado di protezione: IP65 standard; modelli con buzzer IP54.
• Cablato di serie; connettore M12 disponibile come opzione.
• Conformità: CE, UL (modelli DC24V UL-listed disponibili), RoHS.

Modelli disponibili / Varianti base

• QTG70L (Continuo)
• QTG70L-BZ (Continuo con buzzer integrato)
• QTG70LF (Continuo/Lampeggiante)
• QTG70LF-BZ (Continuo/Lampeggiante con buzzer integrato)
• QTGA70L (Continuo, lente/copertura integrate)
• QTGA70L-BZ (Continuo con buzzer integrato, lente/copertura integrate)
• QTGA70LF (Continuo/Lampeggiante, lente/copertura integrate)
• QTGA70LF-BZ (Continuo/Lampeggiante con buzzer integrato, lente/copertura integrate)

Colori

• R - Rosso
• A - Ambra
• G - Verde
• B - Blu
• W - Bianco

Specifiche tecniche

• Pesi tipici per numero di moduli: 1-modulo ≈ 0,42 kg; 2-moduli ≈ 0,56 kg; 3-moduli ≈ 0,77 kg; 4-moduli ≈ 0,92 kg; 5-moduli ≈ 1,07 kg.
• Corrente sorgente luminosa (1 modulo): DC12V = 105 mA; DC24V = 70 mA; AC110V–220V = Max. 60 mA.
• Corrente buzzer: DC12V = 40 mA; DC24V = 75 mA; AC110V–220V = Max. 55 mA.
• Frequenza di lampeggio: 60–80 flash/min.
• Intervallo temperatura di esercizio: -30°C ÷ +50°C.
• Grado di protezione: IP65 (standard), IP54 (modelli con buzzer).
• Montaggio e accessori: staffe compatibili come SCREWNUT24, LB24, LW24, QZ24, SZ24, QL24, SL24.
• Opzioni: buzzer ad alta potenza (100 dB), connettore M12, modelli DC24V UL-listed.
