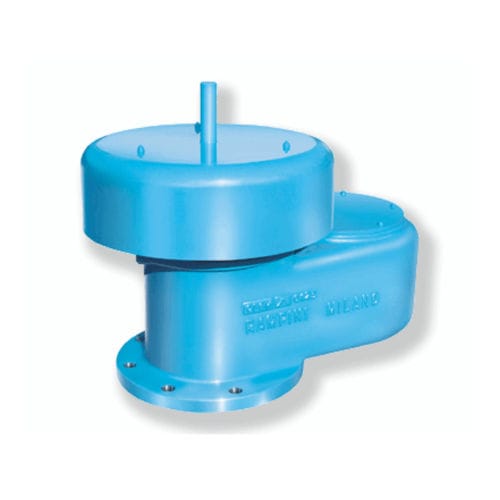

Valvola limitatrice di pressione a fungo 101 series
per serbatoioa bassa pressioneper vuoto

valvola limitatrice di pressione a fungo
valvola limitatrice di pressione a fungo
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Uso previsto
per serbatoio, a bassa pressione, per vuoto
Altre caratteristiche
con flangia, a fungo
Pressione di taratura

Max.: 2.942 Pa
(0,4 psi)

Min.: 980,7 Pa
(0,1 psi)

DN

Max.: 12 in

Min.: 2 in

Portata

Max.: 0,08 m³/s
(10.594,4 ft³/s)

Min.: 0 m³/s
(0 ft³/s)

Descrizione

Le valvole del mod. 101 sono impiegate per la protezione dei serbatoi contro le eccessive pressioni e depressioni dovute sia alle operazioni di riempimento e di svuotamento, che alle escursioni termiche. Quando la pressione nel serbatoio eccede i valori di taratura della valvola, in pressione o in depressione, i funghi si sollevano consentendo lo scarico dei vapori o l'immissione di aria. CARATTERISTICHE SEDI RICAMBIABILI FUNGHI ANTIFREEZING Il gocciolatoio evita la formazione di condensa attorno alla sede. FUNGO CON GUIDE LATERALI E CENTRALI POSTE AL DI SOPRA DELLA SEDE Questa disposizione realizza una guida del fungo del tipo antibloccante e insensibile ai fluidi inquinanti non richiedendo un accoppiamento preciso fra le guide e il fungo stesso; il contatto fra fungo e guida è puntiforme. RETI DI PROTEZIONE CONTRO L'INGRESSO DI CORPI ESTRANEI. TARATURA Mediante appesantimento dei funghi sono possibili tutti i valori di taratura fra ± 20 mbar e ± 400 mbar. (Tarature superiori a richiesta). MATERIALI CORPO Fusione di Alluminio WCB, CF8 (304),CF8M (316). SEDI E FUNGHI AISI 304, AISI 316 RETE DI PROTEZIONE E GUIDE INOX 18/8 DIAFRAMMA FEP, P.T.F.E., NBR, FPM/FKM etc. FLANGE ANSI 150, A RICHIESTA FORATE UNI PN 10.
