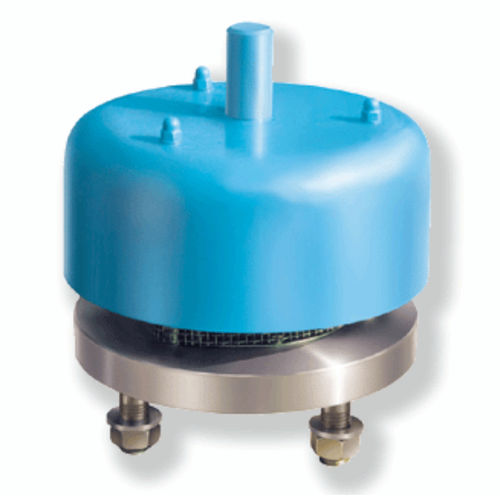

Valvola limitatrice di pressione per vapore 9 - 9/A

in acciaiostandardcon flangia

Le valvole della Fig. 9 vengono impiegate per proteggere i serbatoi contro le eccessive sovrapressioni. Quando la pressione nel serbatoio eccede la pressione di taratura della valvola, il fungo si solleva consentendo lo scarico dei gas. Caratteristiche : -Sede ricambiabile antifreezing, il gocciolatoio evita la formazione di condensa attorno alla sede. -Fungo con guide laterali e centrale poste al di sopra della sede; questa disposizione realizza una guida del fungo del tipo antibloccante e insensibile ai fluidi inquinanti non richiedendo un accoppiamento preciso fra le guide e il fungo stesso; il contatto fra fungo e guida è puntiforme. -Taratura:mediante appesantimento del fungo sono possibili tutti i valori fra + 20 mmH20 e + 400 mmH2O (Tarature superiori a richiesta). Materiali Standard : -Corpo: acciaio al carbonio, AISI 304, AISI 316. -Sede e fungo: aisi 304, AISI 316. -Guide e rete di protezione: INOX 18/8. -Cappello parapioggia: fusione d'alluminio o acciaio al carbonio -Diaframma: FEP, P.T.F.E., BUNA-N, VITON etc. Flange : ANSI 150, o UNI PN 10. Valvole Fig.9/A : Queste valvole sono impiegate quando i valori di taratura eccedono gli 800 mm H2O; la taratura viene effettuata mediante una molla. Valvole con Tagliafiamma, Fig.209 : Questa valvola viene impiegata quando una valvola di sfiato deve essere accoppiata ad un tagliafiamma. La flangia superiore del tagliafiamma funge da corpo per la valvola di sfiato realizzando così una costruzione compatta ed economica. Valvole Fig.9/TV : Tenuta con 0-rings elastomerici (Buna-N, Viton, Chemraz) per minimizzare le perdite.
