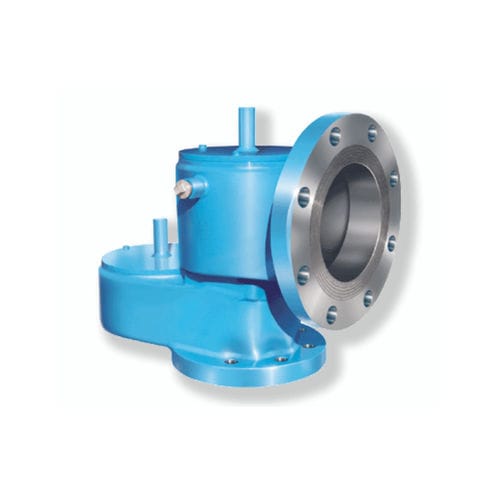

Valvola limitatrice di pressione per vapore MOD.111 series

con flangiaa membrana

VALVOLA ATMOSFERICA A SCARICO CONVOGLIATO MOD. 111 - 111/AA - 111/AC - 111/TV Le valvole mod. 111 sono impiegate per proteggere i serbatoi contro le eccessive pressioni e depressioni dovute sia alle operazioni di riempimento e di svuotamento, che alle escursioni termiche, e quando i vapori scaricati devono essere convogliati in linee collettrici. Quando la pressione nel serbatoio eccede i valori di taratura della valvola, in pressione o in depressione i funghi si sollevano consentendo lo scarico dei vapori o l'immissione d'aria. VALVOLE MOD. 111/AA Queste valvole sono impiegate quando i valori di taratura eccedono gli 800 mbar VALVOLE MOD. 111/AC Queste valvole, nei serbatoi polmonati, consentono l'immissione di gas inerte quando la pressione nel serbatoio è al di sotto della pressione del gas di polmonazione. VALVOLE MOD. 111/TV Tenuta con O-Rings elastomerici (NBR, FPM/FKM, FFKM) per minimizzare le perdite CARATTERISTICHE SEDI RICAMBIABILI FUNGHI ANTIFREEZING Il gocciolatoio evita la formazione di condensa attorno alla sede. FUNGO CON GUIDE LATERALI E CENTRALI POSTE AL DI SOPRA DELLA SEDE Questa disposizione realizza una guida del fungo del tipo antibloccante e insensibile ai fluidi inquinanti non richiedendo un accoppiamento preciso fra le guide e il fungo stesso; il contatto fra fungo e guida è puntiforme. RETI DI PROTEZIONE CONTRO L'INGRESSO DI CORPI ESTRANEI. TARATURA Mediante appesantimento dei funghi sono possibili tutti i valori di taratura fra ± 20 mbar e ± 400 mbar. (Tarature superiori a richiesta).
