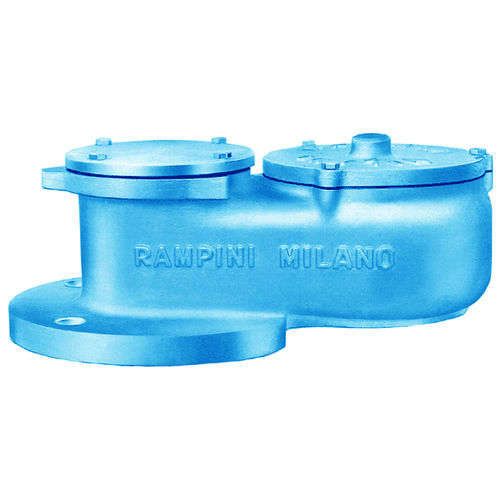

Valvola di scarico a vuoto 102 series

a membranacon flangia

Le valvole della Fig. 102 sono impiegate per limitare le depressioni nei serbatoi e nelle tubazioni. Quando la depressione nel serbatoio eccede il valore di taratura delle valvole, il fungo si solleva consentendo l'immissione di aria. Caratteristiche : -Sede ricambiabile. -Fungo antifreezing; il gocciolatoio evita la formazione di condensa attorno alla sede. -Fungo con guide laterali e centrale poste al di sopra della sede: questa disposizione realizza una guida del fungo del tipo antibloccante e insensibile ai fluidi inquinanti non richiedendo un accoppiamento preciso fra le guide e il fungo stesso; il contatto fra fungo e guida è puntiforme. -Reti di protezione contro l'ingresso di corpi estranei. -Taratura mediante appesantimento dei funghi sono possibili tutti i valori di taratura fra -20 mm H2O e -400 mm H2O. (Tarature superiori a richiesta). Materiali Standard : -Corpo: fusione di Alluminio, WCB, CF8 (304), CF8M(316). -Sedi e funghi: AISI 304, AISI 316. -Rete di protezione e guide: INOX 18/8. -Diaframma: FEP, P.T.F.E., BUNA-N, VITON etc. Flange : ANSI 150, a richiesta forata UNI PN 10. Valvole Fig.102/A : Queste valvole sono impiegate quando i valori di taratura eccedono gli 800 mm H2O. Valvole Fig.102/AC : Queste valvole, nei serbatoi polmonati, consentono l'immissione di gas inerte quando la pressione nel serbatoio è al di sotto della pressione del gas di polmonazione. Valvole Fig.102/TV : Tenuta con 0-rings elastomerici (Buna-N, Viton, Chemraz) per minimizzare le perdite.
