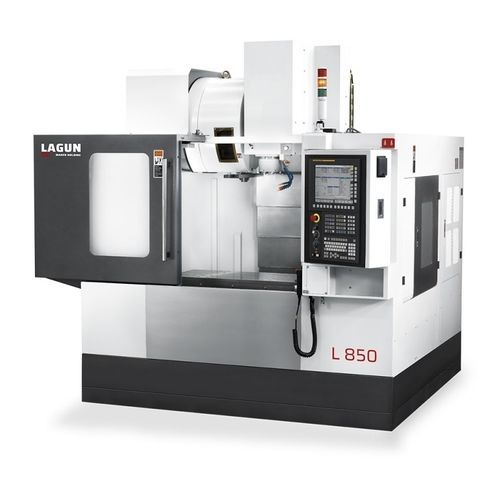

Centro di lavoro CNC verticale L 8503 assia colonnaBT 40
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a colonna
- Testa del mandrino
- BT 40, SK40
- Numero di utensili
- 16 utensili
- Corsa X
850 mm
(33,46 in)- Corsa Y
485 mm, 500 mm
(19,09 in, 19,69 in)- Corsa Z
630 mm
(24,8 in)- Velocità di rotazione
8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)- Potenza
14 kW, 18 kW, 21 kW
(19,03 hp, 24,47 hp, 28,55 hp)- Velocità di avanzamento asse X
36.000 mm/min
(23,62 in/s)- Velocità di avanzamento asse Y
36.000 mm/min
(23,62 in/s)- Carico massimo del piano di lavoro
400 kg
(882 lb)- Peso massimo utensili
8 kg
(17,6 lb)- Tempo per cambio utensile
6 s
- Peso totale
4.300 kg
(9.479,88 lb)- Altezza totale
2.800 mm
(110,2 in)
Descrizione
TABELLA
Superficie del tavolo
1.000 x 460 mm
Fessure a T
5 x 18 x 80 mm
Altezza dal tavolo al pavimento
925 mm
TESTA
Trasmissione
Polea-correa / Polea-katea / Puleggia a cinghia / Poulie-courroie / Riemenscheibe
Distanza dal mandrino alla tavola (min./max.)
115 ÷ 755 mm
Distanza dal mandrino alla colonna
550 mm
TRADUZIONE
Sistema
Guía lineal bolas / Bola motako gida lineala / Guida lineare a sfere / Glissière linéaire à billes / Linear-kugelführung
Numero di guide (X-Y-Z)
2 - 3 - 2
Pattini (X-Y-Z)
4 - 5 - 4
Viti a sfera Ø
32 x 12 mm
Sistema di selezione
Sombrilla / Itzalkin motakoa / Senza braccio / Tipo parapluie / Teller
ATTREZZATURA OPZIONALE
Cambio utensile automatico
Casuale / Ausazkoa / Tipo di braccio / À bras / Doppelgreifer
---
