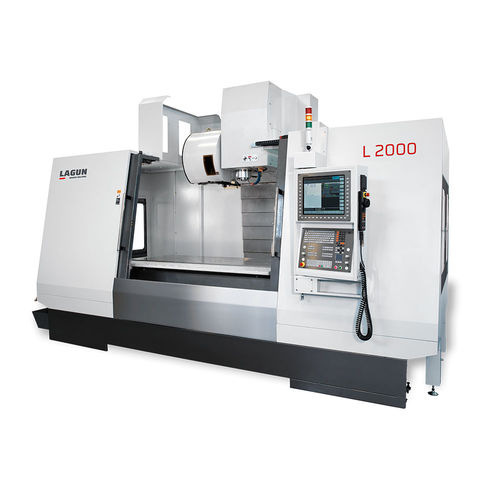

Centro di lavoro CNC verticale L 20003 assia colonnaBT 50
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a colonna
- Testa del mandrino
- BT 50, SK40, BBT40, ISO 50, SK50
- Numero di utensili
- 40 utensili, 30 utensili
- Altre caratteristiche
- con cambia utensile automatico
- Corsa X
2.000 mm
(78,74 in)- Corsa Y
820 mm
(32,28 in)- Corsa Z
820 mm
(32,28 in)- Velocità di rotazione
8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)- Potenza
18,5 kW, 24 kW, 26 kW, 36 kW, 42 kW
(25,15 hp, 32,63 hp, 35,35 hp, 48,95 hp, 57,1 hp)- Velocità di avanzamento asse X
20 m/min
- Velocità di avanzamento asse Y
20 m/min
- Velocità di avanzamento asse Z-Not Tr-
20 m/min
- Carico massimo del piano di lavoro
2.000 kg
(4.409 lb)- Peso massimo utensili
8 kg
(17,6 lb)- Precisione di collocamento
0,005 mm
(0,0002 in)- Ripetibilità
0,003 mm
(0,00012 in)- Tempo per cambio utensile
2,5 s
- Peso totale
19.000 kg
(41.887,83 lb)- Lunghezza totale
4.800 mm
(189 in)- Larghezza massima
3.190 mm
(125,6 in)- Altezza totale
3.385 mm
(133,3 in)
Descrizione
TABELLA
Superficie del tavolo
2.100 x 800 mm
Fessure a T
5 x 18 x 150 mm
Altezza dal tavolo al pavimento
1.020 mm
TESTA
Trasmissione
Polea-correa / Polea-katea / Puleggia a cinghia / Poulie-courroie / Riemenscheibe
Distanza dal mandrino alla tavola (min./max.)
200 ÷ 1.020 mm
Distanza dal mandrino alla colonna
840 mm
TRADUZIONE
Sistema
Guía lineal rodillos / Arrabol motako gida lineala / Guida lineare a rulli / Glissière linéaire à rouleaux / Linear-Rollenführung
Numero di guide (X-Y-Z)
3 - 4 - 2
Pattini (X-Y-Z)
9 - 8 - 6
Viti a sfera Ø
45 x 10 mm
CAMBIO UTENSILE AUTOMATICO
Sistema di selezione
Casuale / Ausazkoa / Tipo di braccio / À bras / Doppelgreifer
---
