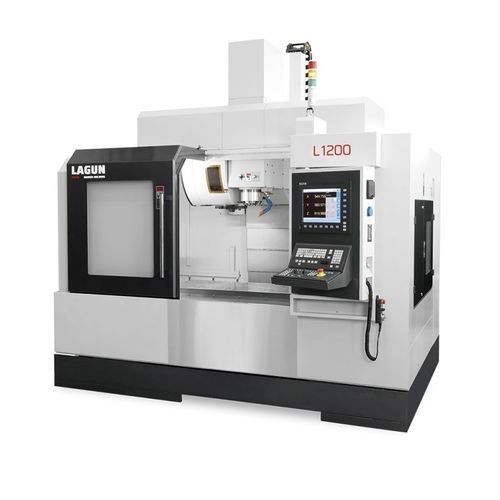

Centro di lavoro 3 assi L 1200verticalea colonnaBT 40
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a colonna
- Testa del mandrino
- BT 40, SK40
- Numero di utensili
- 60 utensili, 30 utensili
- Corsa X
1.200 mm
(47,24 in)- Corsa Y
640 mm
(25,2 in)- Corsa Z
620 mm
(24,41 in)- Velocità di rotazione
8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)- Potenza
11 kW, 15,5 kW, 24 kW, 25 kW, 30 kW
(14,96 hp, 21,07 hp, 32,63 hp, 33,99 hp, 40,79 hp)- Velocità di avanzamento asse X
48 m/min
- Velocità di avanzamento asse Y
48 m/min
- Velocità di avanzamento asse Z-Not Tr-
42 m/min
- Carico massimo del piano di lavoro
800 kg
(1.764 lb)- Precisione di collocamento
0,005 mm
(0,0002 in)- Ripetibilità
0,003 mm
(0,00012 in)- Tempo per cambio utensile
2,5 s
- Peso totale
7.200 kg
(15.873,28 lb)- Lunghezza totale
3.350 mm
(131,9 in)- Larghezza massima
2.473 mm
(97,4 in)- Altezza totale
3.200 mm
(126 in)
Descrizione
TABELLA
Superficie del tavolo
1.400 x 600 mm
Fessure a T
5 x 18 x 100 mm
Altezza dal tavolo al pavimento
925 mm
TESTA
Trasmissione
Polea-correa / Polea-katea / Puleggia a cinghia / Poulie-courroie / Riemenscheibe
Distanza dal mandrino alla tavola (min./max.)
85 ÷ 705 mm
Distanza dal mandrino alla colonna
714 mm
TRADUZIONE
Sistema
Guía lineal rodillos / Arrabol motako gida lineala / Guida lineare a rulli / Glissière linéaire à rouleaux / Linear-Rollenführung
Numero di guide (X-Y-Z)
2 - 3 - 2
Pattini (X-Y-Z)
6 - 5 - 6
Viti a sfera Ø
40 x 16 mm
CAMBIO UTENSILE AUTOMATICO
Sistema di selezione
Casuale / Ausazkoa / Tipo di braccio / À bras / Doppelgreifer
---
