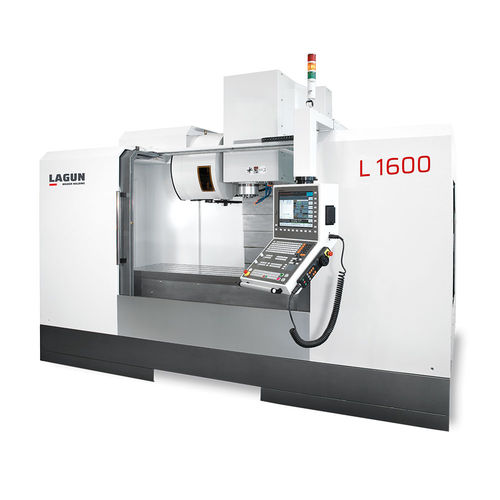

Centro di lavoro CNC verticale L 16003 assia colonnaBT 50
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a colonna
- Testa del mandrino
- BT 50, SK40, BBT40, ISO 50, SK50
- Numero di utensili
- 40 utensili
- Corsa X
1.620 mm
(63,78 in)- Corsa Y
700 mm
(27,56 in)- Corsa Z
640 mm
(25,2 in)- Velocità di rotazione
8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)- Potenza
15 kW, 22 kW, 28 kW, 29,5 kW, 36 kW
(20,39 hp, 29,91 hp, 38,07 hp, 40,11 hp, 48,95 hp)- Velocità di avanzamento asse X
30 m/min
- Velocità di avanzamento asse Y
30 m/min
- Velocità di avanzamento asse Z-Not Tr-
30 m/min
- Carico massimo del piano di lavoro
1.300 kg
(2.866 lb)- Peso massimo utensili
8 kg
(17,6 lb)- Precisione di collocamento
0,005 mm
(0,0002 in)- Ripetibilità
0,003 mm
(0,00012 in)- Tempo per cambio utensile
2,5 s
- Peso totale
11.000 kg
(24.250,85 lb)- Lunghezza totale
3.800 mm
(149,6 in)- Larghezza massima
3.040 mm
(119,7 in)- Altezza totale
2.900 mm
(114,2 in)
Descrizione
TABELLA
Superficie del tavolo
1.700 x 620 mm
Fessure a T
5 x 18 x 125 mm
Altezza dal tavolo al pavimento
980 mm
TESTA
Trasmissione
Polea-correa / Polea-katea / Puleggia a cinghia / Poulie-courroie / Riemenscheibe
Distanza dal mandrino alla tavola (min./max.)
65 ÷ 705 mm
Distanza dal mandrino alla colonna
750 mm
TRADUZIONE
Sistema
Guía lineal rodillos / Arrabol motako gida lineala / Guida lineare a rulli / Glissière linéaire à rouleaux / Linear-Rollenführung
Numero di guide (X-Y-Z)
2 - 3 - 2
Pattini (X-Y-Z)
6 - 6 - 6
Viti a sfera Ø
40 x 10 mm
CAMBIO UTENSILE AUTOMATICO
Sistema di selezione
Casuale / Ausazkoa / Tipo di braccio / À bras / Doppelgreifer
---
